CL-YB-44型密封壓力傳感器產品詳細說明：

CL-YB-44型密封壓力傳感器具有良好的自然線性，穩定性好。廣泛用于軌電子軌道衡、平臺秤、罐秤、料斗秤等動態和靜態稱重場合。它具有安裝方便和良好的抗側向能力，有過載保護裝置。

技術指標：
靈敏度：1.50～2.00mv/v
非線性：0.05%F.S
滯后：0.05%F.S
重復性：0.03%F.S
蠕變：0.05%F.S/30min
蠕變恢復：0.05%F.S/30min
零點輸出：±1%F.S
零點溫度系數：0.05%F.S/10℃
額定溫度輸出系數：0.05%F.S/10℃
輸出電阻：700Ω
絕緣電阻：≥3000MΩ
供橋電壓：10V
允許溫度范圍：-30～+60℃
允許過負荷：130%F.S
連接方式：供橋：紅(+)黃(-) 信號：蘭(+)白(-)

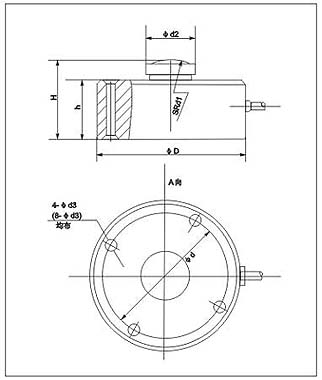

壓力傳感器尺寸圖表:

量程\尺寸	D	d	d1	d2	d3	H	h
0.5,1,2,3,5t	68	56	20	14	4-M6深7	39	31
5	130	100	50	22	9	57	45
10t (10)t	115 (145)	92 (112)	27 (50)	25 (30)	11 11	59 (62)	56 (50)
15,20t	170	130	70	35	13	68	56
25t	210	170	70	55	20	72	62
30t	188	142	90	40	17	78	65
50t	200	148	100	44	17	95	80

備注：表格d3一欄中直接標注4-M6深7的為底部四個安裝螺孔（不通）。
