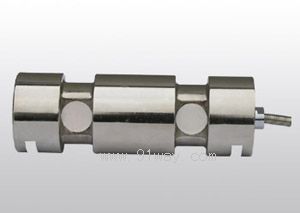

CL-YB-61-I型軸式傳感器產品詳細說明：

CL-YB-61-I型軸式傳感器具有結構合理，緊湊，精度高，穩定性好，安裝更換便利，其各項技術參數已達到和優于發達國家同類產品的先進水平。

CL-YB-61-I型軸式傳感器可根據不同用途，方便地安裝在兩金屬結構聯接出的掛鉤、索具卸扣、動滑輪(組)、定滑輪(組)、楔形接頭、鋼索索節、船用索具、開式螺旋扣、拉桿頭部和叉形接頭、聯接叉、吊環、鋼輪的軸孔內，既能起到替代原有軸的功能，又起到稱重測試力傳感器的作用，從而使整個稱重測力控制系統的機械部件大大減化，因而其應用前景非常廣闊。

型式尺寸	量程	φd	L	L1	φD	F	G	H	a	b	備注
D	1.6t	30	103	71	44	11	8	≤33	5.3	4
D1	1t、2t	30	110	76	44	20	8	≤19	5.3	4
D2	1t、2t	30	96	60	44	10	8	≤24	5.3	4
D3	2t	30	107	75	44	13	8	≤33	5.3	4
D	3t	30	102	71	44	11	8	≤33	5.3	4
D1	3t	30	120	71	44	11	8	≤33	5.3	4
D2	3t	40	112	80	49	15	10	≤30	5.3	4
D3	3t	40	123	91	49	14	10	≤42	5.3	4
D4	3t	50	308	282	50	21	42	≤56	6.3	4
D	4t	50	144	112	50	16	12	≤56	5.3	4
D1	5t	38	145	109	44	30	8	≤33	5.3	4
D2	5t	40	112	80	49	15	10	≤30	5.3	4
D3	5t	40	123	90	49	14	10	≤42	5.3	10	半圓支承
D	8t	40	132	88	49	18	12	≤28	5.3	10	半圓支承
D1	8t	70	166	120	70	39	23	≤42	8.5	6
D	9t	90	310	260	70	27	50	≤160	10	6
D	10t	50	145	112	50	16	12	≤56	10	6
D1	10t	50	180	144	54	40	12	≤40	10	10
D	15t	50	130	93	54	19	12	≤31	10	10
D	20t	60	134	101	64	22	12	≤33	10	12
D1	20t	60	176	123	64	18.5	14	≤58	10	10
D2	20t	80	350	299	95	60	24.5	≤130	10	10
D3	20t	100	410	390	100	50	70	≤150	10	30
D	25t	130	345	321	110	27	45.5	≤200	12	17	半圓支承
D	30t	60	151	102	64	23	12	≤33	10	10
D1	30t	70	166	110	70	14	12	≤58	10	10
D2	30t	88	193	131	80	15.5	12	≤76	10	10
