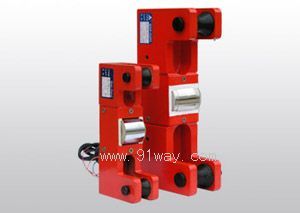

CL-YB-61-2型張力傳感器產品詳細說明：

CL-YB-61-2型張力傳感器專門用于鋼絲繩和柔性繩索的張力測量。直接將鋼絲繩嵌入傳感器槽內即可。廣泛應用于電動葫蘆、天車、油井鉆探等力保護限制器和工業測量。

CL-YB-61-2型張力傳感器技術指標：
靈敏度：1.40～1.90mv/v
非線性：0.08%F.S
滯后：0.08%F.S
重復性：0.05%F.S
蠕變：0.08%F.S/30min
蠕變恢復：0.08%F.S/30min
零點輸出：±1.1%F.S
零點溫度系數：0.08%F.S/10℃
額定溫度輸出系數：0.08%F.S/10℃
輸出電阻：350Ω
絕緣電阻：≥3000MΩ
供橋電壓：10V
允許溫度范圍：-30～+60℃
允許過負荷：130%F.S
連接方式：供橋：紅(+)黃(-) 信號：蘭(+)白(-)
注：可根據用戶要求特制

張力傳感器尺寸圖表：

量程/尺寸	L	L1	L2	B	b	H	d
0.5t	190	160	164	38	18	58	20
1.5t	190	160	164	38	18	58	20
2.5t	190	160	164	38	18	58	20
5t	190	160	164	43	23	80	20
5t	240	200	164	54	28	88	25
8t	240	200	164	54	28	88	25
