YF-1型智能數顯壓力表產品詳細說明：

· 運用單片為微處理器技術，四位高亮數碼顯示，測量準確直觀，數字設定方式。
· 具有清零、校準、上下限定報警功能，兩路繼電器觸點控制輸出。
· 功能設定鍵：具有設置、清零、▲、▼操作鍵。
· 面板顯示：實時測量值顯示及設定狀態顯示。
· 操作簡單，安裝使用方便，性能穩定可靠。
· 用于氣體、液體壓力的測量、顯示及控制。
· 傳感器：壓阻式壓力傳感器，應變式壓力傳感器，薄膜式壓力傳感器。

主 要 技 術 指 標
測量范圍	0- 0.5 ～ 60	MPa
安全過負荷率	120	%F.S
電源電壓	12或24	VDC
功　　耗	< 5	W
顯示范圍	-999 ～ 9999
精　　度	±0.25；±0.5	%F.S±1digit
輸出信號：	4～20mA或0～5V
輸出控制	繼電器負載能力：1A 120VAC/24VDC
接　　口：	RS485
設定方式：　　　　上下限報警設定，報警點可在100%量程內任意設定，用發光二極管指示報警
電器特點	絕緣阻抗：100	MΩ/100VDC
使用溫度	-10 ～ 50	℃
溫度范圍	< 90	%RH

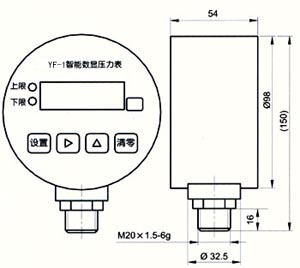

機械連接	M20x1.5

電 氣 連 接 方 式
連接方式	插頭座號	導線顏色
輸入（電源）正端	1	紅
輸出信號正端	2	藍
輸出信號負端	3	白
輸入（電源）負端	4	黃
若插頭座號、導線顏色發生顏色變化時，請以傳感器檢定合格證書為準。
