JQ-1小量程測力傳感器產品詳細說明：

· JQ-1小量程測力傳感器彈性體為硬芯平膜片結構，外形小巧，用于壓向力測量，抗偏、抗側向力強。
· 精度高，性能穩定可靠，量程范圍廣，安裝使用方便。
· 壓式承載。
· 適用于多種載荷力的測試，各種壓向力測試、電子秤及工業自動化測量控制系統。

主 要 技 術 指 標
測量范圍	0- 10 ～ 500	kg
輸出靈敏度	1.5 ～ 2.0	mV/V
直線度L	±0.1； ±0.3； ±0.5	%F.S
滯  后H	±0.1； ±0.3； ±0.5	%F.S
重復性R	±0.1； ±0.3； ±0.5	%F.S
工作溫度	-10 ～ +60	℃
溫度補償范圍	室溫 ～ +60	℃
零點溫度影響	±0.1	%F.S/10 ℃
輸出溫度影響	±0.1	%F.S/10 ℃
激勵電壓	12	VDC
絕緣電阻	2000	MΩ/100VDC
輸入電阻：鋼質	760±5	Ω
鋁質	790±5	Ω
輸出電阻	700±5	Ω
零點輸出	0～±1	%F.S
安全過負荷率	120	%F.S

電 氣 連 接 方 式
連接方式	插頭座號	導線顏色
輸入（電源）正端	1	紅
輸出信號正端	2	黃 （綠）
輸出信號負端	3	白
輸入（電源）負端	4	藍
屏蔽	/	黑
若插頭座號、導線顏色發生顏色變化時，請以傳感器檢定合格證書為準。

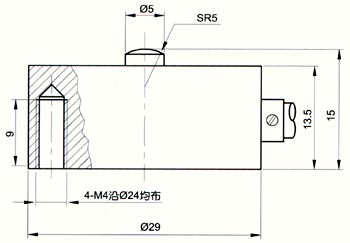

JQ-1小量程測力傳感器
