產品用途

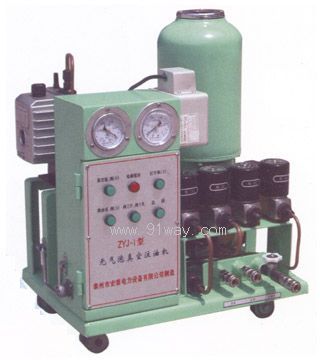

ZYJ-1型無氣泡真空注油機適用于電力系統使用的油浸式電流、電壓互感器(簡稱CT、PT)按規定要進行周期性油樣檢測,需經常性地采取油樣,導致每年一旦氣溫下降,要對某些油拉偏低的CT、PT進行補油。以前補油方法一般使用手工活塞型夯泵將油用氮氣壓入,同時將CT、PT頂部將膨脹器適當提起,直接進行人工補油,這種補油方法容易引起CT、PT線圈內部吸附空氣或因殘留空氣導致假油位等問題,新開發的ZYJ-1型無氣泡真空注油機可直接連接取樣閥,抽真空補充注油,很好地解決了注油的困難問題;試用后得到了電力用戶的歡迎。
產品特點
ZYJ-1型無氣泡真空注油機體積小、性能可靠、操作方便,大大降低了現場作業人員的勞動強度和工作難度,非常適合變電所現場工作。
ZYJ-1型無氣泡真空注油機原理
利用真空原理和分離技術實現融真空處理、加油為一體的互感器無氣泡真空注油。設備采用壓力式油泵,內部由多個小活塞膠組成,實現交叉不斷的壓入,使油品在無氣泡的青年概況下實現對互感器等設備的補油,而且不會造成大流量的油流速損壞互感器內部結構,整個注油管路無任何氣泡。另外,在注油管路中安裝了壓力繼電器,達到超壓保護的作用。在連接方式上采用快速接頭,整個管路與互感器配套接頭和注油機的接頭聯接,既方便又可靠。在油位與真空吸氣口保持一定空間,達到對油品的脫氣脫水作用,并可以對小容器進行抽真空處理。
技術指標
|
注油速度 |
1L/min |
|
真空度 |
≤0.06MPa |
|
工作壓力 |
0-0.05 MPa |
|
電源功率 |
0.8KW |
|
輸入電壓 |
AC220V |
|
噪聲 |
≤40dB(A) |
|
抽真空時間 |
5分鐘 |
|
儲油容積 |
5L |
|
外形尺寸 |
330×400×330 |
|
總重量 |
10kg |
