| 產品名稱: | FS-3型測力/稱重傳感器 | |||||
| 型號規格: | ![]() |
|||||
| 產品類別: | 常規產品 -- 儀器儀表 -- 測力傳感器 | |||||
| 參考價格: | 廠價直銷 | |||||
| 產品品牌: | 聰睿 | |||||
| 產品產地: | 上海 | |||||
| 可供數量: | 批量 | |||||
| 供貨周期: | 現貨(或電詢) | |||||
|
||||||
| 產品簡介: |
|
|||||
|
主 要 技 術 指 標 | |||
|
測量范圍 |
0- 25 ~ 5000 | kg | |
| 0- 15 ~ 30 | t | ||
|
輸出靈敏度 |
1.5~2.0 | mV/V | |
|
直線度L |
±0.02; ±0.05 | %F.S | |
|
滯 后H |
±0.02; ±0.05 | %F.S | |
|
重復性R |
±0.02; ±0.05 | %F.S | |
|
工作溫度 |
-10~+60 | ℃ | |
|
溫度補償范圍 |
室溫~+60 | ℃ | |
|
零點溫度影響 |
±0.05 | %F.S/10 ℃ | |
|
輸出溫度影響 |
±0.05 | %F.S/10 ℃ | |
|
激勵電壓 |
12 | VDC | |
|
絕緣電阻 |
2000 | MΩ/100VDC | |
|
輸入電阻:鋼質 |
380±5 | Ω | |
|
鋁質 |
400±5 | Ω | |
|
輸出電阻 |
350±2/350±5 | Ω | |
|
零點輸出 |
0~±1 | %F.S | |
|
安全過負荷率 |
120 | %F.S | |
|
電 氣 連 接 方 式 | ||
|
連接方式 |
插頭座號 |
導線顏色 |
| 輸入(電源)正端 |
1 |
紅 |
| 輸出信號正端 |
2 |
黃 |
| 輸出信號負端 |
3 |
白 |
| 輸入(電源)負端 |
4 |
藍 |
| 屏蔽 | / | 黑 |
| 若插頭座號、導線顏色發生顏色變化時,請以傳感器檢定合格證書為準。 | ||

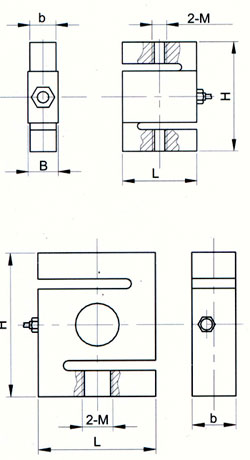

| 量程 | L | H | b | B | 2-M |
| 20~50 | 50.8 | 76.2 | 12.7 | 14.5 | M8 |
| 100 | 50.8 | 76.2 | 19.0 | 20.8 | M10x1.5 |
| 200~750 | 50.8 | 76.2 | 19.0 | 20.8 | M12x1.75 |
| 1000~1500 | 50.8 | 76.2 | 25.4 | 27.2 | M12x1.75 |
| 2000~5000 | 76.2 | 101.6 | 25.4 | 27.2 | M20x1.5 |
| 量程 | L | H | b | 2-M |
| 15,20 | 160 | 200 | 60 | M42x3 |
| 30 | 190 | 230 | 80 | M42x3 |
