適用范圍

BP3系列頻敏變阻器(以下簡稱BP3)適用于2.2-125kW，JZR系列繞線型異步感應電動機頻繁操作情況下的起動。BP3常接于電機轉子回路中，一般不另裝短接裝置。BP3的型號意義與BP1系列相同。
使用方法
　　依據操作的頻繁程度不同BP3可分為三類：
　　1、第一類：稍頻繁，每小時100～400次。如機械車間橋式吊車的平移機構上的電機，出爐輥道，拉鋼機等。大多數是剛起動就斷電。
系列表　
　　根據電機規格、操作頻繁程度的不同可在下表中直接查出頻繁變阻器的規格及每組臺數，其系列表見表1和表2

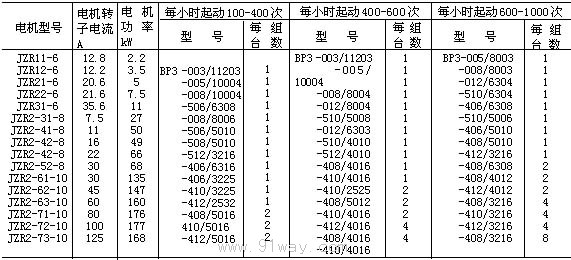

　　適用于JZR系列電機的BP3系列表見表1
　　2、第二類：較頻繁，每小時400～600次。如治金軋鋼車間橋式吊車平移機構上的電機，軋機前后工作輥道，延伸輥道等。大多數是剛起動就斷電。
　　3、第三類：頻繁操作，每小時600～1000次。如升降臺、升降臺輥道，壓下裝置，拔鋼機，軋機中輥等。

表1

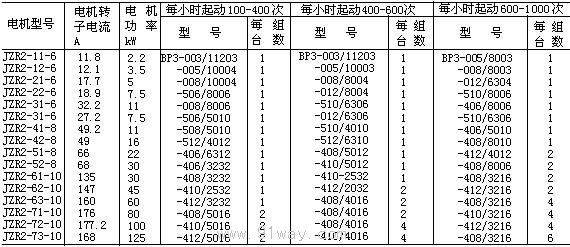

適用于JZR2系列電機的BP3頻繁變阻器系列表見表2
表2

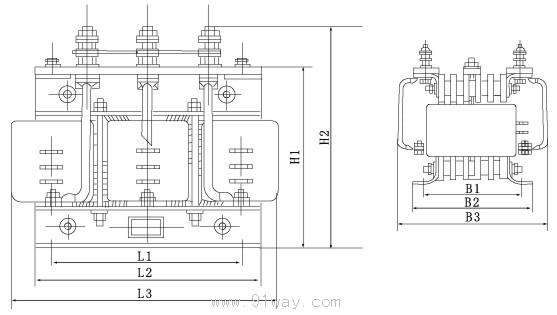

外形及安裝尺寸 (見圖1和表3)

圖1

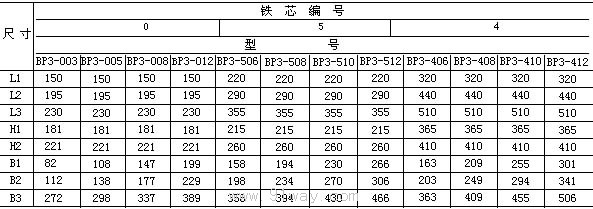

表3

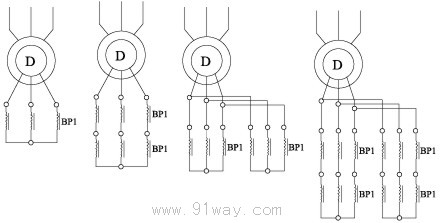

接線圖(見圖2)




單組接法 2組串聯接法　 2組并聯接法 2串2并接法 　　圖2

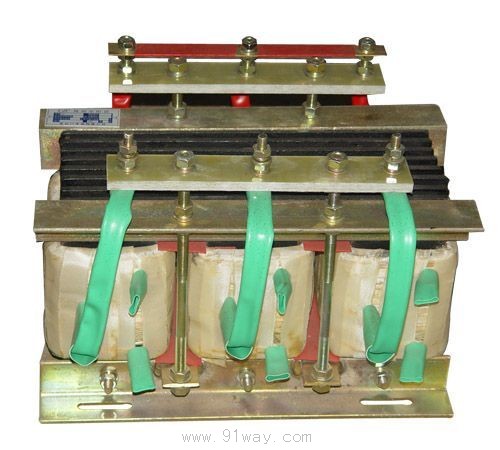

BP3系列頻敏變阻器
