LZFW-35GY電流互感器產品詳細說明：

一、產品簡介

LZFW-35GY型電流互感器采用我公司獨有技術，將戶外環氧樹脂與硅橡膠一體成型的復合絕緣形式，非一般形式的硅橡膠傘片粘接，產品整體牢固，屬新一代戶外型產品。廣泛應用于額定頻率50 Hz，額定電壓為35kV及以下戶外或戶內的電力系統中，同時作計量、測量及監控保護用。
二、產品特點
1、本產品采用戶外環氧樹脂，非繞組部分外敷硅橡膠一體全真空澆注成型，為全封閉式絕緣，支柱式結構。產品將戶外環氧樹脂工藝性好、散熱性能強的優點與硅橡膠抗紫外線能力強、增水性好、防霧閃及抗污閃能力強等優點充分結合，又相互補充不足，得到了良好的內絕緣及外絕緣性能。產品具有防霧穢及潮濕、抗污閃，抗冷熱沖擊性能優良，環境適應性好，憎水性及抗紫外線性能力強，耐老化及電弧，壽命長，可全面滿足戶外使用條件。
2、產品采用環形超微晶合金鐵芯及進口優質硅鋼片卷鐵芯。具有計量級精度高、誤差穩定、儀表保安系數低；保護級性能穩定、準確限值系數高�；ジ衅鞴�耗小，剩磁影響小等特點。
3、可根據用戶要求，生產為多變比，多級次組合。有利于電站擴容，有效節省投資。
4、產品可獨立安裝，也可為戶外斷路器及其它戶外設備配套安裝使用。具有安裝、更換方便，使用免維護的特點。
三、使用條件
全面滿足IEC185-87及GB1208-1997中規定的高海拔戶外產品使用條件，以及Ⅱ級防污穢等級要求。

四、LZFW-35GY電流互感器基本技術參數
1、額定電壓 35 kV
2、額定海拔高度 ≤4000 m
3、額定絕緣水平 40.5/95/185 kV
4、額定一次電流 20～3000 A
5、額定二次電流 5A或1A
6、局部放電量符合GB1208-1997標準，視在放電量≤20 pC
7、動熱穩定電流：1秒熱電流=110 I1n； 動穩定電流=2.5 Ith
8、額定一次電流、級次組合及相應額定輸出關系額定一次電流

額定一次電流 （A）	準確級組合	額定二次輸出（VA）
		0.2（0.2S）	0.5	10P10	10P20
20～600	0.2（0.2S）/10P	15	---	50	25
	0.5/10P	---	25
	10P/10P	---	---
	0.2（或0.2S）/0.5/10P	15	25	40	20
	0.2（或0.2S）/10P/10P		---
	0.2（或0.2S）/0.5/10P/10P		20	30	15
750～1200	0.2（0.2S）/10P	15	---	50	25
	0.5/10P	---	25
	10P/10P	---	---
	0.2（或0.2S）/0.5/10P	15	25
	0.2（或0.2S）/10P/10P		---	40	20
	0.2（或0.2S）/0.5/10P/10P		25
1500～3000	0.2（0.2S）/10P	20	---	50	30
	0.5/10P	---	30
	10P/10P	---	---
	0.2（或0.2S）/0.5/10P	20	30
	0.2（或0.2S）/10P/10P		---
	0.2（或0.2S）/0.5/10P/10P	15	25

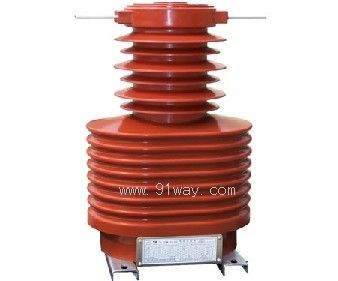

LZFW-35GY電流互感器
