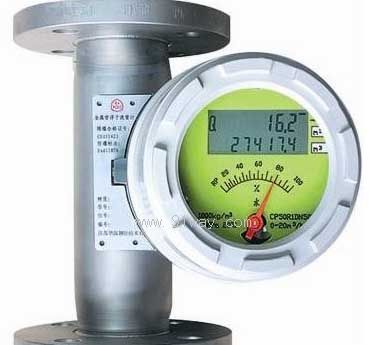

FZ系列金屬管浮子流量計產品詳細說明：

FZ系列金屬管浮子流量計是基于浮子位置測量的一種變面積流量?jī)x表。采用全金屬結構、Modular 概念設計，因其 具有體積小、壓損小、量程比大（10：1）、安裝維護方便等特 點，故廣泛應用于各行業復雜、惡劣環境下、對小流量、低流速、各種苛刻介質條件的流量測量與過程控制。

FZ系列金屬管浮子流量計的系列產品，針對不同的用 戶需求、不同場合，有多種測量形式供用戶可選；按輸出形式 分有就地指示型、遠傳輸出型、控制報警型；按防爆要求分類，又可分為普通型、本質安全型、隔離防爆型三種。
FZ系 列 金 屬 管 浮 子 流 量 計 采 用 了 國 際 先 進 的 Honeywell 無接觸檢測磁場角度變化的磁測傳感器、并配以 Motorola 微處理系統，可實現液晶指示、累積、遠傳輸出（4～ 20mA）、脈沖輸出、上下限報警輸出等功能，該型智能信號變送器具有及高的精度和可靠性，完全 可以取代進口同類型儀表，且具有性價比高、多參數標定、掉電保護等特點。
FZ系列金屬管浮子流量計的設計制作還考慮了用戶工藝流向要求，有FZ10 垂直安裝式、FZ11 上進下出安裝式、FZ12 側進側出安裝式、FZ13 底進側出安裝式、FZ14 螺紋連接式、FZ16R/L 水平 安裝式等,安裝方式可選。

特點：
模塊化組合設計，維修方便，正常使用免維護 單軸、非接觸新型磁耦合結構，信號傳輸更穩定 雙行、大屏幕液晶顯示瞬時、累計流量，可帶背光 智能型具有掉電保護、數據備份及恢復功能 全金屬結構，抗震、耐壓、耐溫、防腐 短行程、總高 250mm，設計安裝更方便。

技術參數：
測量范圍 水 20℃ 6～15000 l/h

空氣（0.1013MPa 20℃） 0.05～4000 m3/h

量 程 比 10:1（特殊型 20：1） 精度等級 1.5 （特殊型 1.0）
工作壓力 DN15～DN50 PN4.0MPa （特殊型 25MPa） DN80～DN100 PN1.6MPa （特殊型 16MPa） 夾套壓力等級：1.6MPa
介質溫度 標準型 -80℃～+220℃ 高溫型 300℃ 襯 PTFE 型 ≤85℃
環境溫度 -40℃～+120℃電遠傳型≤65℃
介質粘度 DN15： ≤5mPa.sH15.1～H15.3 ≤30mPa.sH15.4～H15.9 DN25： ≤250mPa.s DN50～DN150：≤300mPa.s
液晶顯示 瞬時流量顯示數值范圍:0～50000
累積流量顯示數值范圍:0～99999999
輸 出 標準信號:二線制 4～20mA
脈沖信號: 最小間隔 50ms
報警信號: 集電極開路,MAX100mA@30VDC 內部阻抗 100W
供 電 標準型:24VDC10.8VDC～36VDC 交流型:220VAC85～265VAC 電池型:3.6@4AH 鎳氫電池
連接方式 標準型：DIN2501 法蘭 特殊型：用戶提供法蘭標準 螺紋連接型：DIN11851 或用戶指定
電氣接口 M20×1.5、PG11、1/2"NPT
整體高度 標準型:250mm其他安裝方式例外
防護等級 IP65
防爆標志 本安型：ExiaIICT3～6 隔爆型：ExdIIBT4
