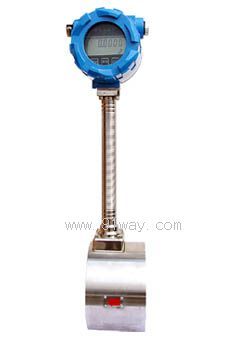

LUGB渦街流量計產品詳細說明：

一、概述
LUGB渦街流量計利用“卡門渦街”測量原理，測量封閉管道內介質的工況體積流量，它具有其他流量計不可兼得的較多優點，七十年代以來得到了迅速的發展。與渦輪流量計相比，它沒有可動的機械部件，從而維護量小，儀表常數穩定，容易在工作環境中保證精度。與孔板相比，它的測量范圍大，壓力損失小，準確度高。渦街流量計屬于流體振動式流量計，可用于測量飽和蒸汽、過熱蒸汽，各種氣體（如煤氣、天然氣、壓縮空氣、氧氣、氮?dú)狻�氬氣、氫氣、二氧化碳等），水及低粘度、低溫液體（如鹽水、液氮）。汽液通用，無需實液標定；可準確測量封閉管道中蒸汽、氣體和液體的流量。有抗振、耐腐、高溫、防爆等多種類型供選用。通徑DN200以上為插入式；適用于冶金、化工、石油、煤氣、城市供排水、食品、紡織、礦山等工業過程，能源管理和環境工程行業。

二、LUGB渦街流量計技術參數
測量介質空氣、煤氣、蒸汽、廢氣等氣體和水等低粘度液體；
耐腐型流量計測量各種腐蝕性介質
介質粘度小于10cp
介質溫度-50℃—+400℃
本體材料1Cr18Ni9Ti其他材料協議供貨
傳感器密封石墨墊片
環境溫度-30℃—+80℃（特殊根據要求）
公稱直徑DN15—DN300
測量精度液體：測量值的±1%（普通），測量值的±0.5%（特 殊）
氣體：測量值的±1%
量 程 比20：1
壓力等級PN25，PN40（高壓可特殊制造）
連接方式夾持式： DN15－－DN150
法蘭式： DN15－－DN300
防爆形式非防爆型
隔爆型
本安型
防護等級IP67
轉換器殼體壓鑄鋁,上漆
供電電壓12—36VDC
輸出信號兩線制4－－20mA電流輸出
可編程脈沖輸出
傳感器渦街頻率輸出
現場顯示可編程設定顯示瞬時流量、累積流量和百分比流量

代號	通徑	流量范圍㎡/h
LUGB-25	DN25	1~10(液體)			25~60（氣體）			蒸汽流量請查看說明書，DN300以上推薦使用插入式渦街流量計
LUGB32	DN32	1.5~18(液體)			15~150（氣體）
LUGB-40	DN40	2.2~27(液體)			22.6~150（氣體）
LUGB-50	DN50	4~55(液體)			35~350（氣體）
LUGB-80	DN80	9~135(液體)			90~900（氣體）
LUGB-100	DN100	14~200(液體)			140~1400（氣體）
LUGB-150	DN150	32~480(液體)			300~3000（氣體）
LUGB-200	DN200	56~800(液體)			550~5500（氣體）
	代號	功能1
	N	無溫壓補償
	Y	有溫壓補償
		代號	輸出型號
		F1	4-20mA輸出（二線制）
		F2	4-20mA輸出（三線制）
		F3	RS485通訊接口
			代號	被測介質
			J1	液體
			J2	氣體
			J3	蒸汽
				代號		連接方式
				L1		法蘭卡裝式
				L2		法蘭連接式
						代號	功能2
						E1	1.0級
						E2	1.5級
						T1	常溫
						T2	高溫
						T3	蒸汽
						P1	1.6MPa
						P2	2.5MPa
						P3	4.0MPa
						D1	內部3.6V供電
						D2	DC24V供電
						B1	不銹鋼
						B2	碳鋼
