QZD-1100型電-氣轉換器是電動單元組合儀表轉換單元中一個品種，接受的電動調節儀表給出的直流信號，按比例地轉換輸出20～100Kpa氣動信號，作為氣動薄膜調節閥、氣動閥門定位器的氣動控制信號，也可作為氣動儀表的氣源，實質上它起到電動儀表與氣動儀表之間的信號轉換作用。

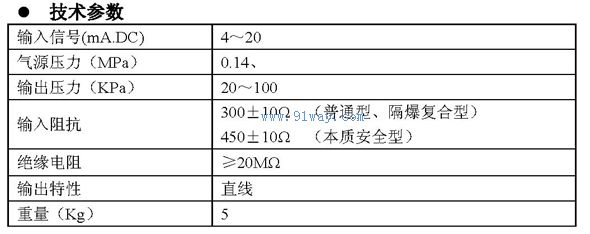

技術指標

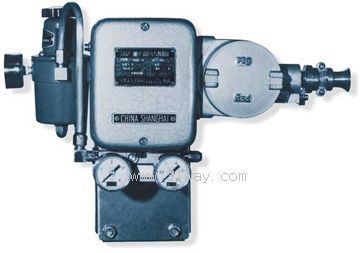

QZD-1100型電-氣轉換器主要由外殼、力矩馬達、調零機構、噴嘴、氣路板、放大器、接線盒以及安裝板等組件構成。

原理：
應用力矩平衡原理。從電動調節器來的直流信號輸入到力矩馬達組件的線圈，使銜鐵磁化，產生S極和N極，它與永久磁場相互作用后，產生一個合成旋轉力矩，改變氣動噴嘴－檔板的工作位置，這時放大器背壓增加，使球閥打開，氣源壓力經球閥流入到轉換器的輸出端，此輸出壓力－路作為轉換器的輸出壓力，供給氣動儀表或氣動閥門定位器作為氣動信號。另一路還送到反饋波紋管，使其銜鐵繞支點產生一個反饋力矩，與輸入信號所產生的電磁力矩相平衡。因此使輸入信號與輸出壓力按比例變化，實現了將電流信號轉換成氣動信號的過程。
