| 產品名稱: | LR-35,LRD-35系列電流互感器 | |||||
| 型號規格: | ![]() |
|||||
| 產品類別: | 常規產品 -- 高壓電器 -- 35KV電流互感器 | |||||
| 參考價格: | 廠價直銷 | |||||
| 產品品牌: | 國產 | |||||
| 產品產地: | 上海 | |||||
| 可供數量: | 批量 | |||||
| 供貨周期: | 現貨(或電詢) | |||||
|
||||||
| 產品簡介: |
|
|||||
LR一35、LRD一35型電流互感器為裝入式產品。配DW1、DW2、DW6、DW8、DW13、SW1、SW4等35 kV油開關作測量電流、電能及繼電器保護之用。
技術參數
(1) 額定電壓:35KV;
(2) 額定頻率:50Hz;
(3)額定二次電流:5A、2.5A、1A;

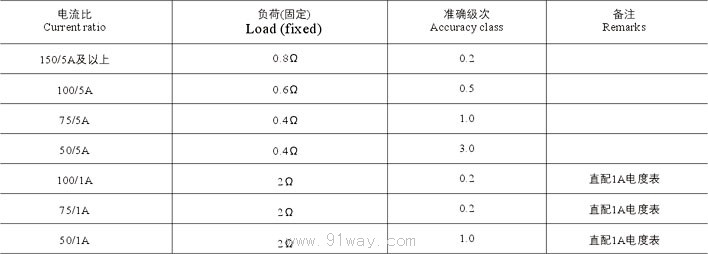

(4)主要技術、參數(如下表)
結構
LR一35、LRD一35型電流互感器的一次線圈是油開關套管的導電桿。鐵心由冷軋取向硅鋼片卷制成環形,并經二次結晶熱處理,二次線圈用絕緣銅導線繞在鐵心上,其外層包斜紋布帶,整個產品浸漬絕緣漆,銘牌用斜紋帶包在產品上。
出頭標記:
一次側為P1,二次側為S1、S2。
當一次電流流過時,二次不得開路,否則有高壓產生。
外形及安裝尺寸
