一、概述
　　KYB小巧型壓力變送器靈敏度高、精度高、抗過載能力強。采用進口傳感器制造，傳感器和放大電路高度集成；采全體不銹鋼為一體，電路零點和增益無須調整；抗干擾能力強，耐酸堿，長期穩定可靠。

二、工作原理

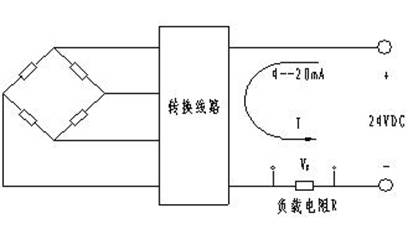

　　KYB小巧型壓力變送器選用進口壓力芯片，敏感元件采用擴散或離子注入等工藝形成電阻并連接成惠斯通電橋，用微機械加工技術在電橋下形成壓力敏感膜片。當壓力作用在膜片上時，電阻值發生變化并且產生一個與作用壓力成正比的線性化輸出信號。我們在惠斯通電橋上加上直流電源，就會產生一個直流電壓信號的輸出。經過二次轉換線路，實現兩線制4～20MA輸出。

三、功能特點
穩定性好，滿度、零位長期穩定性可達0.2%FS/年。在補償溫度0～70℃范圍內，溫度飄移低于0.2%FS，在整個允許工作溫度范圍內低于0.5%FS。
具有反向保護、限流保護電路，在安裝時正負極接反不會損壞變送器,異常時變送器會自動限流在35MA以內。
固態結構，無可動部件，高可靠性，使用壽命長。
從風壓到水、油都可以進行高精度的測量，不受被測介質質量大小的影響。
安裝方便、結構簡單、經濟耐用。

四、主要技術參數

五、結構特點
外殼： 全體不銹鋼一體
主體結構材料：31618Cr-12Ni-2.5Mo
壓力接口：M20×1.5
自重：普通型1kg、帶表頭型1.2kg

六、外型尺寸

七、調試方法
　　打開HSM接頭，擰下不銹鋼管，即可看到調零和滿程電阻器，外接標準電源及電流表（0.2極以上），即可調整，步驟如下：
在變送器沒有加壓的情況下，調節零點電阻器，使之輸出電流４mＡ，
變送器加壓到滿量程，調節滿程電阻器，使之輸出電流２０mＡ，
反復以上步驟兩三次，直到信號正常。
調節完畢，擰緊保護蓋。
八、注意事項
凡供貨產品均帶有使用說明書及合格證，其中有產品編號、技術參數、出廠日期等，請認真核對，以免用錯。
不可用堅硬的物體直接擠壓變送器膜片，以免損傷變送器。
安裝時應根據產品連接方式和螺紋類型，查對現場接口是否與產品接口一致，連接時應慢速擰緊，不能把轉矩直接加到變送器殼體上，只能加在壓力接口的六方上。
接供電電源時應嚴格按照我公司接線說明進行連接。
邊送器過載壓力不可超過量程的200％ 。
使用中發現異常，應關掉電源，停止使用，進行檢查，或直接向我公司技術部門聯系。
運輸、儲存時應恢復原包裝，存放在陰涼、干燥、通風的庫房內。
包換一年。

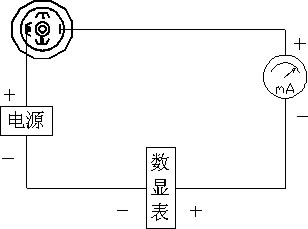

九、電器連接圖
