M74型機械密封產品詳細說明：

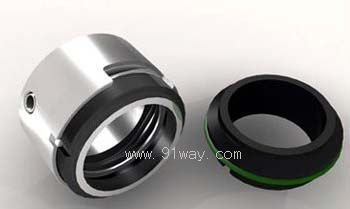

M74型機械密封
結構特點：單端面，任意旋向，符合EN12756(DIN24960)標準，推環由傳動搭子卡住，防止彈簧脫落，靜環可限位，彈簧行程受限制，避免碳環過度磨損。
應用領域：廣泛應用于污水處理系統和化工泵。
運行參數：壓力：M7N,M74非平衡型≤1.6MPaH7N,H75,H76平衡型≤6MPa
溫度：-40～220℃速度：≤20m/s

M74多彈簧結構

靜環(車制石墨/碳化硅/碳化鎢)
動環(碳化硅/碳化鎢/碳石墨)
輔助密封(氟膠/包氟)
彈簧及其它金屬件(不銹鋼)

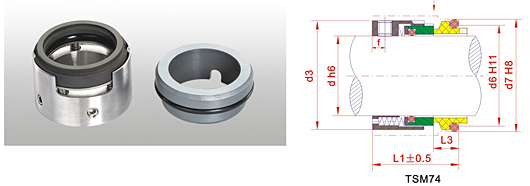

Sealsized(mm)

d3	d6	d7	L1	L3	f
25	21	25	35.0	10.0	6
27	23	27	35.0	10.0	6
33	29	33	37.5	11.5	7
35	29	35	37.5	11.5	7
37	31	37	37.5	11.5	7
39	33	39	40.0	11.5	8
40	34	40	40.0	11.5	8
43	37	43	42.5	11.5	8
45	39	45	42.5	11.5	8
47	42	48	42.5	11.5	8
48	42	48	42.5	11.5	8
50	44	50	42.5	11.5	8
55	49	56	45.0	14.0	8
57	51	58	45.0	14.0	8
60	54	61	45.0	14.0	8
62	56	63	45.0	14.0	8
65	59	66	45.0	14.0	8
67	62	70	47.5	15.0	8
70	65	73	47.5	15.0	8
72	67	75	47.5	15.0	8
79	70	78	52.5	15.0	9
81	72	80	52.5	15.0	9
84	75	83	52.5	15.0	9
86	77	85	52.5	15.0	9
89	81	90	52.5	18.0	9
91	83	92	60.0	18.0	9
99	88	97	60.0	18.0	10
104	95	105	60.0	18.2	10
109	100	110	60.0	18.2	10
114	105	115	65.0	18.2	10
119	110	120	65.0	17.2	10
124	115	125	65.0	17.2	10

M74型機械密封
