STR頻率-電流/電壓轉換器產品詳細說明：

STR頻率-電流/電壓轉換器
STR智能轉換器，具有5位數碼管顯示、RS-485/232通訊（MODBUS協議）、一路電流/電壓輸出和二路繼電器輸出；能與NPN-OC輸出開關類速度傳感器以及磁電類速度傳感器匹配，除了對一般的轉速、線速度、流量進行檢測外，還能對超低速和超高速進行測量，是一款智能頻率、速度和流量顯示控制儀表。
STR智能轉換器，有10組用戶參數，用戶可以通過面板上的操作鍵或計算機來查詢/修改，修改確認的參數可以長久保存。滿足了各類工程需要，成為名副其實的智能儀表。
生產廠商結合了二十多年專業設計制造經驗，運用新的設計理念和電子技術，通過模塊優化組合，涵蓋了原先的XPZ系列產品的各種規格產品，并在復合功能上有新的拓展和延伸。既提高了標準化生產的質量控制水平，也方便了用戶的選型。目前已經廣泛應用于船舶、冶金、能源、化工、電子、機械、汽車制造等行業。

STR頻率-電流/電壓轉換器技術特性
1.供電電源：85V～250V，AC，50Hz/60Hz或18V～32V,DC
2.功耗：不超過4W
3.輸入信號：0～10kHz
4.顯示范圍：0.1～99999（小數點可以保留任意位）
5.基本誤差：0.1%（數字，采樣時間100ms～200ms）
0.05%（數字，采樣時間200ms～400ms）
0.03%（數字，采樣時間400ms以上）
0.2%（模擬量輸出）
6.使用環境：溫度-20～65℃
相對濕度≤85％
7.安裝方式：35mm道軌
8.外形尺寸：83×72×113（長×寬×高）
9.重量：小于400g

主要功能及配置參數
1．主要功能和特色
STR頻率-電流/電壓轉換器具有一路直流電流/電壓輸出、二路繼電器控制輸出，以及RS485通訊等功能。具體功能羅列如下，以便用戶選型參考。
1.主要功能：5位數碼顯示
2.模擬量輸出：4～20mA/1～5V
3.通訊:RS485/232,Modbus通訊協議
4.波特率用戶可以自行選擇：4800bps，9600bps，14400bps，19200bps，28800bps
5.繼電器輸出：J1,J2

主要特色：
1．精確可靠：輸入標準信號，測試記錄1000，000條，無超差
2．測量超低速：最低頻率可達0.001Hz
3．測量超高速：最高轉速可達600，000r/min
4．動態測試記錄：與軟件配合可動態記錄速度變化，刷新（采樣）時間最短為100mS
5．輸入匹配廣泛：能與大多數速度傳感器匹配
6．抗干擾能力強：適用于各類工業現場
7．10組參數：可以通過面板上的操作鍵或計算機來查詢/修改，且長久保存

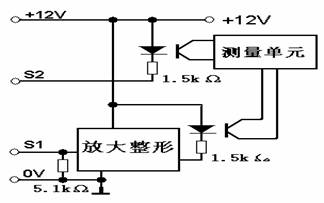

2．信號輸入方式：
匯集了兩類常用的輸入方式，適合了大多數轉速傳感器的匹配需要。
輸入方式：

既適合與NPN-OC集電極開路輸出類，以及二線制開關等各類開關類傳感器的匹配（輸入阻抗1.5kΩ）；也可以與磁電傳感器和電渦流傳感器匹配（輸入阻抗5.1kΩ）。

選配傳感器決定智能測速儀的輸入方式：
選配傳感器，首先要考慮測量范圍、安裝方式、使用環境。再者要注意傳感器的輸出特征，與智能測速儀的輸入特征要相匹配。

適合選配的傳感器	典型產品
電渦流類（三線）	M10-1-80電渦流傳感器
磁電傳感器（二線）	SM-16,SZMB-1,SZMB-5,T-03,SZMB-9
開關NPN-OC（三線）	Hal-12，WO-DNPW2（臺灣），
感應開關（二線）	D-2049X感應開關（德國）

3．主要功能及配置參數：
STR智能轉換器最多有有10個參數，在需要的時候可供用戶調整。
其中A為測量系數，B、C、D參數為模擬量輸出參數，E參數為通訊專用參數，F參數為采樣時間，G、H、作為報警設定值，對應二路繼電器輸出，J參數為采樣時間延展倍數，不同小數點位置對應特定的通訊波特率。詳細見操作說明。
四、接線端子說明
1.接線端子圖：

2.信號輸入端子
信號輸入端子,根據匹配傳感器的變化,接線方法也有相應的變化。

常用的幾種接線方法：

與NPN-OC輸出類開關的連接方法，I參數為單數	與磁電傳感器連接的方法，I參數為單數
與二線制開關的連接方法, I參數為雙數	與電渦流傳感器連接方法, I參數為雙數

3.繼電器端子
繼電器接點電流2A,28V,DC　或1A,240V，AC
2個繼電器互相獨立,分別對應G、H參數。
常開：報警時與公共端閉合
公共：與常開和常閉端配合
常閉：報警時與公共端斷開
4.電流輸出端子
Iout是4～20mA電流輸出端/Vout是1～5V電壓輸出端
5．饋電端子
給傳感器提供12V,80mA的直流電源
6．電源端子
85～220V,50Hz/60Hz或18～32V,DC是STR智能轉換器接受的工作電源
鍵操作說明

1．鍵的說明

符號	SET	<	∧
名稱	設置/查詢	左移	加

2.鍵的功能與操作
　SET鍵：STR智能轉換器在通電狀態下，按SET鍵約2S后松開，進入參數查詢/設置狀態；這時STR智能轉換器顯示：A00001.，其中A和最高位交替顯示，且最低位閃爍；如果繼續按SET鍵，則依序顯示：
B00793.C03202.D05000.E00030.F0001.0
G02000.H03000.I04000.J00005.A0001.0
最高位字母和數字交替顯示，字母表示顯示參數的代碼，最高位數字與其他4位數共同構成該參數的數值。

參數定義：

代碼	名稱	字段顯示	備注
A	測量系數		用戶參數
B	零位調整		出廠參數
C	線性調整		出廠參數
D	滿量程*		用戶參數
E	通訊編碼		用戶參數
F	采樣時間		用戶參數
G	報警值1		用戶參數
H	報警值2		用戶參數
I	通道選擇*		用戶參數
J	采樣時間延時倍數		用戶參數

以上各參數都保存在STR智能轉換器的內部存儲器里。
D參數的小數點位數決定B、C、G、H、I、J參數的小數點位數。
J參數最低位為雙數時測量通道為S1,J參數最低位為單數時測量通道為S2
用戶參數：用戶根據工程需要可以修改；
出廠參數：建議不要修改。
<鍵：在查詢/設置狀態下，按<鍵一次，閃爍位向左移動一位，小數點不顯示，如按住不放，閃爍位自動左移，最高位閃爍后，顯示小數點位置，而且除了最高位字母和數字交替顯示外，無閃爍位。
∧鍵：在設置狀態下，按∧鍵一次，閃爍位數字加1，如按住不放，數字繼續加1，這樣就可以改變該閃爍位的數字；在小數點出現的狀況下，按∧鍵一次，小數點左移一位。但是E參數的小數點不可移動，在E參數狀態下，小數點出現時，按住∧鍵，表示對當前各參數的確認，并將各參數改寫進STR智能轉換器的內部存儲器。
在工作狀態下，按∧鍵可以改變數碼管的顯示亮度，亮度依序為：
正常亮度→1/2亮度→1/4亮度→1/8亮度→1/16亮度→正常亮度。
SET鍵<鍵、∧鍵三鍵配合，可以改變任意參數的數值；要將改變的參數長久保存，必須切換到E參數狀態下，且E參數的小數點出現時，按住∧鍵2秒后，參數就改寫完畢。STR智能轉換器恢復到工作狀態。在E參數狀態下，且E參數的小數點出現時，如果沒有按住∧鍵，參數就沒有永久改變，如果10秒鐘沒有按任何鍵，STR智能轉換器自動切換到工作狀態，并且取消參數的修改。
在查詢/設置狀態下，如果不需要改變參數，10秒鐘不按任何鍵后，STR智能轉換器退出查詢/設置狀態，恢復到工作狀態。
2．測量系數
測量儀表從傳感器接收脈沖信號，測量系數是脈沖頻率與速度關系的導出值。
智能測速儀的測量系數A=1時，測量顯示值為被測信號的頻率，單位為1/S,亦即Hz
測量轉速時，被測旋轉物體每旋轉一次，檢測的傳感器發出的脈沖數為P，單位為1/r；
測量儀表從傳感器接收脈沖信號，頻率F(Hz)與轉速v(r/S)的關系:
v=F/P(r/s)
v=F*60/P(r/min)
A=60/P
當轉速顯示單位是萬轉/分時，
A=60/P/10000
=0.006/P
如果測量的是線速度（m/min），除了考慮被測旋轉物體每旋轉一次，檢測的傳感器發出的脈沖數為P（單位為1/r）；還要考慮被測旋轉物體每旋轉一次，對應行走的長度k（m/r）。
同樣推出：測量系數A=60*k/P

3.模擬量輸出及相關參數
直流電流輸出：4.00～20.00mA
電流輸出（mA）=（顯示值/滿量程）×16.00+4.00
B參數：零位調整值，出廠調試值，用戶不需調節
C參數：線性調整值，出廠調試值，用戶不需調節
D參數：滿量程20mA對應的顯示值,用戶可以根據需要來調整
直流電壓輸出：1.00～5.00V
電壓輸出（V）=（顯示值/滿量程）×4.00+1.00
B參數：零位調整值，出廠調試值，用戶不需調節
C參數：線性調整值，出廠調試值，用戶不需調節
D參數：滿量程5.00V對應的顯示值,用戶可以根據需要來調整

4．通訊編碼及通訊
在多機通訊中，主機訪問從機時，為區分不同從機，需給線上的所有從機編上唯一的身份代碼，這就是STR智能轉換器的通訊編碼：E參數。
通訊：RS485/232，9600bps,8,1,NC；（波特率用戶可以調整）
J參數的小數點位置代表不同的波特率：
xxxxx.:4800bps
xxxx.x:9600bps
xxx.xx:14400bps
xx.xxx:19200bps
x.xxxx:28800bps
協議：Modbus
下面的例子是主機從通訊編碼為1EH（30）的智能測速儀讀取測量數據，發出的查詢幀：

Addr	Fun	Data start Addr hi	Datastart Addr lo	Data#of regs hi	Data #of regs lo	CRC16 lo	CRC16 hi
1EH	03H	00H	00H	00H	05H	87H	A6H

查詢幀解讀：
1E:智能測速儀的從地址
03：讀取發訊（功能代碼）
00：數據首地址高字節
00：數據首地址低字節
00：數據長度高字節
05：數據長度低字節
CRC16Lo：CRC校驗碼低字節
CRC16Hi：CRC校驗碼高字節
通訊編碼為1EH（30）的智能測速儀向主機發出的響應幀：

Addr	Fun	Byte count	DATAf	DATA0	DATA1	DATA2	DATAx	CRC16 lo	CRC16 hi
1EH	03H	05H	00H	10H	27H	00H	00H	47H	15H

響應幀解讀：
1E:智能測速儀的從地址
03：讀取響應（功能代碼）
05：字節數字
DATAf：表示符號，DATAf=0，表示正，顯示空格“”
DATAf=FF，表示負，顯示負“-”
DATA0-DATA2：低-高（三字節）
DATAx：表示小數點位數
CRC16Lo：CRC校驗碼低字節
CRC16Hi：CRC校驗碼高字節

通過RS-485/232通訊口，主機還可以讀取或修改STR智能轉換器的各項參數，詳見《參數設置軟件說明書》。
有關通訊協議參見附錄：《通訊詳解》
5．采樣時間
STR智能轉換器采用連續采樣的方式，運算采樣時間內的平均速度，并在運算結束時顯示運算結果、輸出模擬量，并做出控制判斷和控制。
所謂連續采樣，就是在連續的時間上，劃分基本等份的時間段，分段運算每個時間段上的平均速度，而且上次采樣結束時刻，做為下次采樣的開始時刻；這種速度檢測的采樣方式，就叫連續采樣。所劃分時間段的長度就是采樣時間。
采樣時間和延時倍數的選擇：
STM智能測儀的采樣時間F參數，用戶一般可以在0.1～25.0S之間調節；當被測信號周期大于采樣時間時，采樣時間將延長到1個被測量的信號周期；比如采樣時間為1.0S，被測信號周期為2.5S，這樣采樣時間將自動延長為2.5S。一般延時倍數不超過5倍；如果在5倍的采樣時間內，檢測不到一個完整的信號周期，STR智能轉換器將顯示“0”。在不同應用場合，有不同的采樣時間和延時倍數選擇。
在超低速測量時，采樣時間延時倍數J根據需要在1～250之間可調，采樣時間仍然在0.1～25.0S之間可調，那么采樣時間最多可以延長到25.0×250=6250S，約1.6小時。也就是說在1.6小時內有一個完整的信號周期，STR智能轉換器也能檢測。
較短的采樣時間適合動態記錄，較長的采樣時間，適合超低速測量。通常測量時，采樣時間F選用1.0S，延展倍數J為5。
6．繼電器輸出
J1：第一路繼電器輸出（上限或下限），對應G參數；
J2：第二路繼電器輸出（上限或下限），對應H參數；
J3：第三路繼電器輸出（上限或下限），對應I參數；
第一路報警輸出，為定值越過報警：
當報警值最低位為單數時，測量值由高向低越過定值時，報警繼電器動作，當讀數大于報警值，報警動作消除，也可以按復位鍵RST消除報警。
當報警值最低位為雙數時，測量值由低向高越過定值時，報警繼電器動作，當讀數小于報警值，報警動作消除。
第二路、第三路為定值比較報警：
報警值最低位雙數時，定義為上限報警值；大于報警值，報警繼電器動作，小于報警值，動作消除；
報警值最低位單數時，定義為下限報警值；小于報警值，報警繼電器動作，大于報警值，動作消除；
報警動作：未報警時，繼電器處于常態；
報警時，繼電器處于常開、常閉狀態發生切換。

五、調校
當STR頻率-電流/電壓轉換器需要例檢，或因為維修等原因需要調校時，參照出廠調校方法。
調校工具：
標準頻率發生器，要求：0～10000.0Hz方波和正弦波輸出，誤差限：優于0.01%
數字電流表，要求：0～50.000mA，誤差限：優于0.05%
環境溫度：溫度15～25℃
相對濕度≤85％
1.恢復到原始參數
同時按住RST鍵和↑鍵，先松開RST鍵再松開↑鍵；按∧鍵查詢參數，各參數依序如下：
A0000.1B00793.C03200.D05000.E00030.
F0001.0G02000.H03000.I04000.J00005.
繼續按∧鍵到E參數顯示，且小數點出現，按住↑鍵2秒后松開，原始數據數被寫入10項參數。
再按RST鍵，應顯示：88888.,約5秒后顯示“0”。
2.檢驗準確度
　參照STR智能轉換器的輸入特性，在確認標準頻率發生器的輸出，與智能測速儀輸入之間匹配無誤時，將標準頻率發生器信號接入STR智能轉換器相應的信號輸入端，顯示值應該與標準頻率發生器的輸出值相符。

標準頻率發生器輸出Hz	0	1000	2000	3000	4000	5000	10000
智能測速儀顯示值Hz	0	1000	2000	3000	4000	5000	10000
顯示值允許誤差	0	0	1	1	1	2	3

3.調整參數
先將B參數調整為零，用電流表直流檔檢測智能測速儀電流輸出，當智能測速儀顯示為“0”，輸出電流應在0.050～0.200mA之間，記錄數值，這一數值為零位偏移值。
輸入5000Hz信號，儀表顯示“5000.”,記錄電流輸出值，
如果:電流輸出值-零位偏移值=16.00,則:C參數（線性修正值）不需要調整，如果相差大于0.05,則需要調整；
新線性修正值=3202×16.00/(電流輸出值-零位偏移值)
零位調整值=(4.00-零位偏移值)×C/16
F參數（采樣時間）、G參數、H參數、I參數和J參數，先按出廠條件檢查，也可根據用戶的需要作相應調整后檢查。
出廠條件檢查：(以4～20mA為例)

標準頻率發生器輸出Hz	0	1000	2000	3000	4000	5000
智能測速儀顯示值Hz	0	1000	2000	3000	4000	5000
顯示值允許誤差	0	0	0	1	1	2
電流mA	4.00	7.20	10.40	13.60	16.80	20.00
電流允許誤差	0.05	0.05	0.05	0.05	0.05	0.05
L1(繼電器１)			¤	¤¤	¤¤	¤¤
L2(繼電器2)				¤	¤¤	¤¤
L3(繼電器3)					¤	¤¤

¤¤表示對應的繼電器吸合，常開端閉合，常閉端斷開。
¤正偏差時與¤¤相同，負偏差時對應的繼電器不吸合。

上述過程完成后，STR智能轉換器按照出廠要求完成了檢驗；用戶可以按照實際需要同步調整滿量程D和零位調整值B，以及報警值G、H、I；必要的話，也根據需要調整采樣時間F和采樣時間延時倍數J。
六、應用舉例
１．空氣分離設備上的應用（高速）
空氣分離設備的轉子速度一般在3萬轉/分以上，制氦設備的轉子速度要達到30萬轉/分，在高速測量上，一般可以選擇磁電轉速傳感器或電渦流傳感器。
功能：J1作為低速報警，J2作為超速報警，J3作為保護報警；4～20mA/1～5V輸出送中心控制室；RS-485/RS232通訊端子接計算機，作記錄分析。
采樣時間F:1.0S
延展倍數J:5；信號周期超過5S，測量顯示為零。
２．電廠給煤系統上的應用（低速）
給煤傳送的主機轉速一般在1r/min左右，可選擇接近開關作為轉速傳感器;
每轉脈沖數為20P/r,信號頻率一般在0～0.667Hz。當低于0.5r/min時，要給出低速報警，當低于0.3r/min時，要給出超低速報警，當低于0.1r/min時，要給出停機報警。
功能：J1作為停機報警，J2作為超低速報警，J3作為超速報警；4～20mA/1～5V輸出送中心控制室；RS-485通訊端子接遠傳數顯儀表。
采樣時間F:2.0S
延展倍數J:20；信號周期超過40S，測量顯示為零。
３．燃氣配送站的流量檢測
在煤氣配送站的流量表或流量傳感器上有脈沖輸出，根據流量的不同，脈沖輸出頻率有：
0～0.01Hz到0～2000Hz之間不等的規格，因此對檢測儀表的采樣時間有較大跨度的要求，STR智能轉換器正好符合了這種要求。為了防爆的需要，流量表或流量傳感器與STM之間，還要連接安全柵IS3016/OC-EX。
0～0.01Hz時
功能：4～20mA//1～5V輸出送中心控制室；RS-485通訊端子接遠傳數顯儀表。
采樣時間F:2.0秒
延展倍數J:100；信號周期超過200S，測量顯示為零。
0～1000Hz時，
功能：4～20mA輸出送中心控制室；RS-485通訊端子接遠傳數顯儀表。
采樣時間：1.0秒；
延展倍數J:5
STR智能轉換器廣泛應用于各類機械設備的速度測量控制，詳細應用在此不作贅述，如需要咨詢，請與廠商聯系。
　
訂貨注意事項：

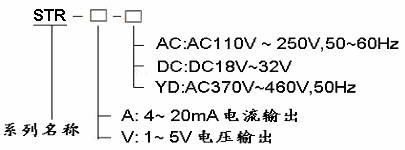

規格圖示如下


訂貨說明：
STR智能轉換器的基本功能：5位數碼管顯示、RS485通訊、兩種通道輸入方式和二路繼電器輸出；電流或電壓輸出供電電源由規格決定；訂貨時如果沒有規格號，對應常用規格為STR-A-AC，除基本功能外，有4~20mA電流輸出，供電電源為85～250V，AC；
訂貨規格舉例：規格STR-V-DC，除基本功能外，供電電源為18～32V,DC，輸出為1～5V。
　
附錄：通訊詳解

讀參數查詢幀：

1E	03	00	00	00	28	47	BB
地址	讀	數據首地址高字節	數據首地址低字節	數據長度高字節	數據長度低字節	CRC校驗碼低字節	CRC校驗碼高字節

讀參數響應幀：

1E	03	28	64000002	11030000	890C0000	10270000	1E000000	0A000001	D0070000	B80B0000
地址	讀	數據長度	A	B	C	D	E	F	G	H

A00F0000	05000000	4D	05
I	J	CRC校驗碼低字節	CRC校驗碼高字節

讀測量值查詢幀：

1E	03	00	00	00	05	87	A6
地址	讀	數據首地址高字節	數據首地址低字節	數據長度高字節	數據長度低字節	CRC校驗碼低字節	CRC校驗碼高字節

讀測量值響應幀：

1E	03	05	00	00	00	00	00	F3	DE
地址	讀	數據長度	符號	低字節	中字節	高字節	小數點位數	CRC校驗碼低字節	CRC校驗碼低字節

改寫參數查詢幀：

1E	10	00	00	00	28	64000002	11030000	890C0000
地址	寫	數據首地址高字節	數據首地址低字節	數據長度高字節	數據長度低字節	A	B	C

10270000	1E000000	0A000001	D0070000	B80B0000	A00F0000	05000000	83	DB
D	E	F	G	H	I	J	CRC校驗碼低字節	CRC校驗碼高字節

改寫參數響應幀：(成功)

1E	10	00	00	00	28	C2	78
地址	寫	數據首地址高字節	數據首地址低字節	數據長度高字節	數據長度低字節	CRC校驗碼低字節	CRC校驗碼高字節

A～J參數的結構：
低字節、中字節、高字節、小數點位數
