產品特點
導波原理幾乎不受任何工藝條件的限制。例如，對粉塵和蒸汽工況不敏感，甚至是大量蒸汽的環境也不影響其測量精度
探頭可做截?cái)嗵幚恚�因此客戶可根�?jù)量程需要現場調整長度，使用非常靈活。
先進的設計原理決定其測量精度不受介質波動、密度或介電常數（只需達到規定的介電常數）變化的影響
適用于可能產生掛料的工況，即使探桿及容器壁上吸附了較多介質也不會對測量結果造成任何的影響
無需滿罐就可完成校驗
提供兩線制和四線制兩種連接方式供選擇
可用于液位、物位、界面測量
可提供旁路式設計或直接與玻璃式、磁翻柱式液位計配合形成全面的測量方案

技術參數
工藝接口：
-20℃～+250℃ 螺紋安裝（螺紋向下）：1″或1.5″（單桿探頭，軟纜探頭）
（工作溫度） 3/4″或1″或1.5″同軸探頭）
-200℃～+400℃ 螺紋安裝（螺紋向下）： 1.5″

工作溫度：
材質:
 -20℃～+250℃ 工藝接口：316L，哈氏合金C22（2.4602）及PEEK GF 30
（工作溫度） 同軸探頭，單桿探頭：316L及PEEK GF30（軟纜探頭）
　同軸探頭（Ø21.3mm）：316L，哈氏合金C22（2.4602）
　單桿探頭（Ø6mm）：316L，哈氏合金C22（2.4602）
　軟纜探頭（Ø4mm）：1.4401（316）
 -200℃～+400℃ 工藝接口：316L，哈氏合金C22（2.4602）及陶瓷（AL2O3）
 （工作溫度）   　同軸探頭（Ø43mm）：316L
　單桿探頭（Ø16mm）：316L
　軟纜探頭（Ø6mm）：1.4401（316）
　外殼：PBT塑料，鋁鑄件粉末涂層，316L
介電常數:>1.4（同軸探頭），>1.7（單桿探頭，軟纜探頭）
環境溫度:-40℃～+80℃（不帶顯示和調節模塊），-20℃～+70℃（帶顯示和調節模塊）
工作壓力:-1～40bar（依據工藝接口形式而定）
供電電源:14～36VDC（非防爆），14～30VDC（本安），20～36VDC（隔爆）
輸出信號:4～20mA，HART 、Profibus PA 及FF總線可選
報警信號:電流以20.5mA或22mA或<3.6mA的固定值輸出，可調
積分時間:0～999秒，可調
分 辨 率:1.6µA
精度:±3mm（同軸探頭：-20℃～+250℃）；
 ±5mm（同軸探頭：-200℃～+400℃，單桿探頭，軟纜探頭）；
盲區:同軸探頭：50mm（頂端），單桿探頭：150mm（頂端）；
 軟纜探頭：150mm（頂端）+350mm（底部）
負載:250Ω當U0=20V，750Ω當U0=30V，1000Ω當U0=36V
顯示部分:點陣液晶顯示，4按鍵，防護等級IP20/40，主體ABS材質,視窗聚酯襯箔材質
測量長度:同軸探頭（Ø43mm　Ø21.3mm）：0.3m～6m
單桿探頭:（Ø16mm）：0.5m～6m，單桿探頭（Ø6mm）：0.5m～4m
軟纜探頭:（Ø6mm）：1m～60m，軟纜探頭（Ø4mm）：1m～32m

選型提示
 如需選購導波雷達物位計需詳細確定以下參數：測量介質，溫度，壓力， 量程，連接方式，輸出方式，現場需不需顯示，需不需要防爆 。

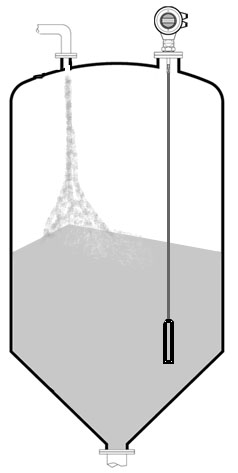

安裝示意圖

GDD導波雷達物位計
