| 產品名稱: | YCY14-1B型壓力補償變量泵 | |||||

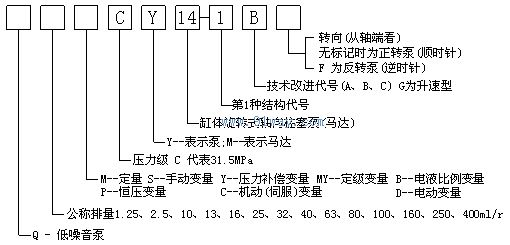

| 型號規格: | ![]() |
|||||
| 產品類別: | 常規產品 -- 泵閥管件 -- 變量泵 | |||||
| 參考價格: | 廠價直銷 | |||||
| 產品品牌: | 國產 | |||||
| 產品產地: | 上海 | |||||
| 可供數量: | 批量 | |||||
| 供貨周期: | 現貨(或電詢) | |||||
|
||||||
| 產品簡介: |
|
|||||
YCY14-1B型壓力補償變量泵工作原理與結構

YCY14-1B型壓力補償變量泵是一種自控變量泵。從結構圖中可見,壓力油通過通道a、b、c、進入變量殼體下腔d,由此通過通導e分別進入通導f、h,當彈簧的作用力大于通道f進入伺服活塞下端弧形面積的液壓推力時,伺服活塞壓在下端,壓力油經h進入上腔g,推動活塞向下移動,變量頭偏角增大,泵的流量增加。反之,當泵的壓力克服彈簧力使伺服活塞向上運動時,堵塞通道h,使g腔通過通道i而卸壓。此時變量活塞在下腔d的液壓力作用下上移,變量頭偏角減小,泵的流量減少。
