TKG80D系列(齒形帶傳動)直線運動單元產品詳細說明：

TKG80D系列(齒形帶傳動)直線運動單元

 采用齒形帶傳動，動作迅速，經濟實用。
 滾動直線導軌導向，運行快捷平穩 。
 硬鋁合金型材基座、質輕防腐。
 金屬罩防護 ，載物臺可按使用要求配制。
 伺服（步進）電機驅動。

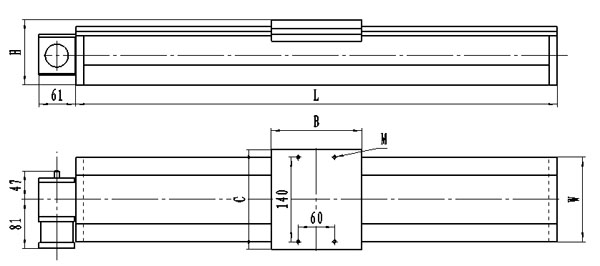

TKG80D系列(齒形帶傳動)直線運動單元主要性能、精度指標、主要尺寸(單位：mm)

型號 規格	性能				精度mm	外形尺寸			工作臺面尺寸	備注
	有效行程mm	承重kg	導程mm/轉	帶輪轉速	重復定位精度	L	W	H	BXC
TKG80600D	600	水平80 垂直20	91.44	n<400	± 0.05	797	140	108	150X165	1.齒形帶輪：Z=18 Pb=5.08 2.重載低速時選用減速電機 3.中高速時選用   伺服200W、400W或  步進56、86
TKG80700D	700					897
TKG80800D	800					997
TKG80900D	900					1097
TKG801000D	1000					1197
TKG801100D	1100					1297
TKG801200D	1200					1397
