| 產品名稱: | TKT81系列(彈性皮腔防護)數控坐標工作臺 | |||||
| 型號規格: | ![]() |
|||||
| 產品類別: | 常規產品 -- 五金工具 -- 機床配件 | |||||
| 參考價格: | 廠價直銷 | |||||
| 產品品牌: | 國產 | |||||
| 產品產地: | 上海 | |||||
| 可供數量: | 批量 | |||||
| 供貨周期: | 現貨(或電詢) | |||||
|
||||||
| 產品簡介: |
|
|||||
TKT81系列(彈性皮腔防護)數控坐標工作臺
滾珠絲杠副傳動,定位精確,精度保持性好。
滾動直線導軌導向,傳動靈敏平穩 。
硬鋁合金型材基座、輕便美觀、耐蝕。
彈性皮腔防護 ,有精密級和普通級可供選用。
伺服(步進)電機驅動。

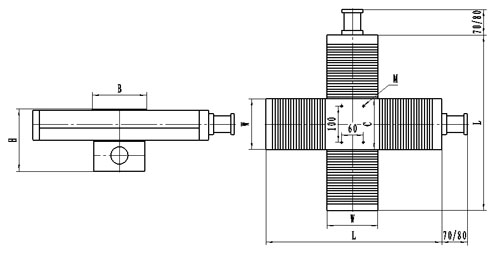

TKT81系列(彈性皮腔防護)數控坐標工作臺主要性能、精度指標、主要尺寸(單位:mm)
| 等級 | 型號 規格 | 性能 | 精度mm | 外形尺寸 | 工作臺面尺寸 | |||||||||
| 有效行程mm | 螺距mm | 承受載荷kg | 定位精度 | 重復定位精度 | 運行平行度 | 運行垂直度 | L | W | H | C | B | M | ||
| 普
通 級 |
TKT81100X100 |
100X100 | 5 | 20 | 0.02/100 | ± 0.02 | 0.015/100 | 0.015/100 | 344 | 140 | 172 | 140 | 150 | M6 |
|
TKT81150X150 |
150X150 | 414 | ||||||||||||
|
TKT81200X200 |
200X200 | 484 | ||||||||||||
|
TKT81250X250 |
250X250 | 554 | ||||||||||||
| 精
密 級 |
TKT81100X100M |
100X100 | 4 | 15 | 0.01/100 | ± 0.005 | 0.01/100 | 0.01/100 | 344 | 140 | 172 | 140 | 150 | M6 |
|
TKT81150X150M |
150X150 | 414 | ||||||||||||
|
TKT81200X200M |
200X200 | 484 | ||||||||||||
|
TKT81250X250M |
250X250 | 554 | ||||||||||||
