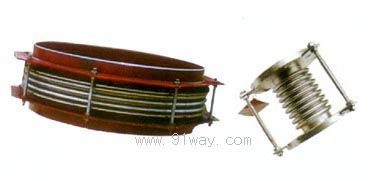

JDZ型軸向型內壓式波紋補償器產品詳細說明：

軸向內壓式波紋補償器適用于吸收管道軸向位移，也可以補償橫向位移或軸向與橫向合成位移，具有補償角位移的能力，但一般不應用它補償角位移。
軸向內壓式波紋補償器壓力等級劃分： 0.25Mpa ,0.6Mpa ,1.0Mpa, 1.6Mpa, 2.5Mpa
軸向內壓式波紋補償器連接方式 ：1、法蘭連接 2、接管連接
軸向內壓式波紋補償器軸向補償量：18mm-400mm

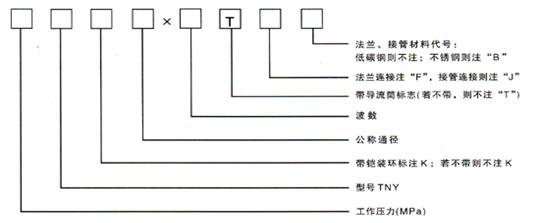

產品型號示例：


軸向內壓式波紋補償器型號舉例：0.6TNY500TF
表示：公稱通徑為Φ500，工作壓力為0.6MPa，(6kg/cm2)波數為4個，帶導流筒，碳鋼法蘭連接的內壓式波紋補償器。
二、軸向內壓式波紋補償器對支座作用力的計算：
內壓推力：F=100·P·A
軸向彈力：Fx=Kx·（f·X）
橫向彈力：Fy=Ky·Y
彎 矩：My=Fy·L
彎 矩：Mθ=Kθ·θ
合成彎矩：M=My+Mθ
式中：Kx：軸向剛度N/mm X：軸向?qū)嶋H位移量mm
Ky：橫向剛度N/mm Y：橫向?qū)嶋H位移量mm
Kθ：角向剛度N·m/度　　　　　　　　　　θ ：角向?qū)嶋H位移量度
P：工作壓力MPa A：波紋管有效面積cm2(查樣本)
L：補償器中點至支座的距離m

三、應用舉例：

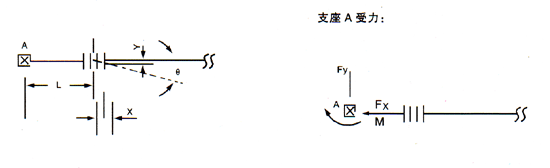

某碳鋼管道，公稱通徑500mm，工作壓力0.6MPa，介質溫度300°C，環境最低溫度-10°C，補償器安裝溫度20°C，根據管道布局（如圖），需安裝一軸向內壓式波紋補償器，用以補償軸向位移X=32mm，橫向位移Y=2.8mm，角向位移θ=1.8度，已知L=4m，補償器疲勞破壞次數按15000次考慮，試計算支座A的受力。


解：（1）根據管道軸向位移X=32mm。
Y=2.8mm。
θ=1.8度。
由樣本查得0.6TNY500×6F的軸向位移量X0=84mm，
橫向位移量：Y0=14.4mm。角位移量：θ0=±8度。
軸向剛度：Kx=282N/mm。橫向剛度：Ky=1528N/mm 。
角向剛度：Kθ=197N·m/度。用下面關系式來判斷此補償器是否滿足題示要求：

將上述參數代入上式：

（2）對補償器進行預變形量△X為：

因△X為正，所以出廠前要進行“預拉伸”13mm。
（3）支座A受力的計算：

內壓推力：F=100·P·A=100×0.6×2445=14600(N)
軸向彈力：Fx=Kx·(f·X)=282×(1/2×32)=4512(N)
橫向彈力：Fy=Ky·Y=1528×2.8=4278.4(N)
彎 矩：My=Fy·L=4278.4×4=17113.6(N·m)
Mθ=Kθ·θ =197×1.8=354.6(N·m)
合成彎矩：M=My+Mθ=17113.6+354.6=17468.2(N·m)

通徑DN	波數	壓力等級 Mpa					濾紋管有效 面積 cm2	最大外徑尺 寸 mm	長度
		0.25	0.6	1.0	1.6	2.5
		軸向補償量 mm/ 剛度 N/mm							法蘭JDZ/F(mm)	接管JDF/J(mm)
32	8	25/21	22/26	20/26	18/63	15/98	16	225	160/250	264/280
	16	50/11	46/14	41/14	36/32	31/47			244/291	316/321
40	8	25/28	22/44	20/44	18/89	15/106	23	244	164/259	269/289
	16	50/14	46/22	41/22	36/45	31/55			230/304	319/334
50	8	25/30	22/51	20/70	18/70	15/138	67	259	172/276	282/306
	16	50/16	46/26	41/35	36/35	31/70			240/342	347/372
65	8	33/28	30/35	26/44	22/55	19/68	55	270	215/294	300/322
	12	42/16	38/22	38/32	34/40	29/50			260/334	340/362
80	8	40/20	36/26	34/33	28/41	24/54	81	284	240/338	344/366
	10	53/14	49/17	49/21	43/26	38/33			270/368	374/390
100	6	45/47	45/60	40/75	35/93	29/117	121	304	235/317	323/345
	10	76/26	74/32	64/40	57/50	49/63			305/381	387/409
125	5	48/38	42/47	38/59	34/74	29/92	180	334	282/314	316/342
	9	85/23	77/29	66/36	58/45	50/56			382/386	388/414
150	5	49/42	44/50	40/62	34/78	29/97	257	364	282/389	338/367
	8	79/34	71/43	64/51	54/59	46/65			356/399	402/427
200	4	52/49	46/55	42/68	38/78	34/111	479	442	280/384	348/372
	6	73/31	65/44	59/52	53/58	48/78			340/402	402/426
250	4	72/30	65/34	59/42	52/45	47/55	796	507	315/379	415/379
	6	108/16	97/21	87/35	79/39	71/47			393/459	493/399
300	4	72/51	65/55	59/59	52/65	47/71	1105	562	366/427	466/467
	6	108/32	97/35	87/37	79/41	71/45			464/525	564/565
350	4	72/58	65/62	59/67	52/74	47/81	1307	622	397/452	497/492
	6	108/38	97/41	87/44	79/48	71/47			509/564	609/604
400	4	72/54	65/58	59/62	52/68	47/75	1611	700	412/478	512/518
	6	108/36	97/39	87/43	79/47	71/52			522/588	622/628
450	4	108/32	97/35	87/37	79/41	71/45	1972	760	503/498	503/523
	6	162/20	145/22	131/23	118/25	106/28			503/658	603/648
500	4	108/59	97/64	87/68	79/75	71/82	2445	835	431/523	531/554
	6	162/34	145/37	131/39	118/43	106/48			531/655	631/742
600	4	108/74	97/80	87/85	79/94	71/103	3534	980	478/548	578/588
	6	162/42	145/45	131/49	118/53	106/60			658/679	758/781
700	4	108/67	97/72	87/77	79/85	71/95	4717	1110	490	590
	6	162/42	145/45	131/49	118/53	106/60			690	790
800	4	120/88	108/95	102/102	94/112	82/123	5822	1265	502	602
	6	183/67	164/72	156/77	144/85	125/93			610	710
900	4	120/84	108/90	102/97	94/107	82/117	7620	1186		689
	6	183/60	164/65	156/69	144/76	125/84				850
1000	4	120/90	108/98	102/105	94/116		9043	1286		692
	6	183/59	164/65	156/71	144/81					855
