KRHD卡箍式柔性伸縮接頭產品詳細說明：

KRHD卡箍式柔性伸縮接頭性能特點：

卡箍式柔性伸縮接頭是一種管道連接，性能可靠，安裝簡便的產品。卡箍式柔性接頭在低壓時，靠密封圈的彈性變形，達到密封目的；卡箍式柔性接頭在壓力增加時，通過介質作用在密封圈上，起到自密封的作用，并在管端間留有間隙來補償管道因熱脹冷縮而產生的位移和撓曲。

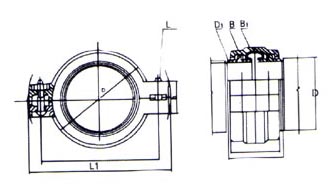

公稱壓力PN kgf/cm2	公稱通徑 DN(mm)	允許管理軸縞 負荷kgf	伸縮量 (mm)	允許轉角度	管端移動 fmm/m	L	L1	D	D1	B	B1	H	螺栓
													dxl	n
64	150	14160	26	12.09	209	261	341	220	168	120	142°’168	102	M20×110	4
	175	18800	＂	10.51	182	287	368	248	194	128	150°’176	112	M20×120
	200	24000	＂	9.33	162	332	425	281	219	138	160°’186	118	M24×120
	225	30080	＂	8.36	145	359	449	307	245	138	160°’186	118	M24×120
	250	37400	＂	7.51	130	375	453	337	273	142	164°’190	134	M27×140
	300	52960	＂	6.32	110	448	554	393	325	148	170°’194	154	M27×160
	350	71360	＂	5.45	94	508	607	461	377	178	200°’226	158	M24×160
	400	91200	＂	4.80	83	558	660	512	426	182	204°’230	168	M24×180
	450	115680	＂	4.28	75	632	740	576	480	186	218°’244	174	M27×180	8
	500	141120	26	3.88	67	690	807	630	530	303	224°’166	188	M30×200
40	150	8850	26	12.09	209	252	322	219	168	119	140°’166	96	M16×100	4
	175	11800	＂	10.51	182	276	348	245	194	125	146°’172	106	M16×110
	200	15000	＂	9.33	162	316	394	276	219	133	154°’180	112	M20×120
	225	18800	＂	8.36	145	345	422	303	245	134	156°’182	112	M20×120
	250	23400	＂	7.51	130	371	450	331	273	136	158°’184	122	M20×130
	300	33100	＂	6.32	110	424	512	385	325	140	162°’188	146	M22×150
	350	44600	＂	5.45	94	505	609	451	377	168	190°’216	164	M27×180
	400	57000	＂	4.80	83	560	671	502	426	172	194°’220	178	M30×180
	450	72300	＂	4.28	75	604	693	564	480	174	206°’232	166	M22×180	8
	500	88200	26	3.88	67	655	745	616	530	178	210°’236	176	M22×180

KRHD卡箍式柔性伸縮接頭
