ZDRD電動調節蝶閥產品詳細說明：

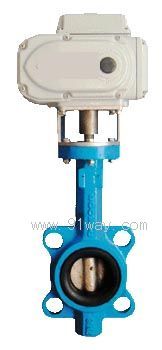

ZDRD電動調節蝶閥

特點
中西結合 性能穩定 蝶式結構 應用廣泛
偏心原理 避免泄漏 合理密封 壽命超長

應用范圍
ZDRD電動調節蝶閥有開關型和智能型二種，蝶閥與DTR執行機構配套，輸入控制信號（4~20mADC或1~5VDC）及單相電源即可控制運轉，具有功能強、體積小、輕便宜人，性能可靠、配套簡單、流通能力大，特別是適合于介質是粘稠、含顆粒、纖維性質的場合。目前該閥門廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。

閥體
公稱通徑：40－4000mm
公稱壓力：PN1.0，1.6，2.5MPa ,4.0MPa,6.4MPa
介質溫度：常溫型：-20ºC～+200ºC 散熱型：-40ºC～+450ºC
連接形式：法蘭式按JB/T78－59,JB79－59對夾式法蘭連接
材 料：HT200、ZG25I、ZG1Cr18Ni9、ZG0Cr17Ni12Mo2、襯四氟
閥內組件
閥芯形式：閥板 流量特性：直線特性或等百分比特性
材 料：HT200ZG25I、1Cr18Ni9Ti、襯橡膠襯聚四氟乙烯
執行機構：
類型：可選用PS系列、3810、HKR系列電子式角行程執行機構

ZDRD電動調節蝶閥規格參數表

公稱通徑DN	50	65	80	100	125	150	200	250	300		350	400
流量系數（Kv）	110	180	232	368	656	735	1240	2025	2712		3875	5038
動作范圍	0－90º
允許壓差△P	小于公稱壓力（1.6MPa）
泄漏量Q	按GB/T4213－92，為Kv值的10-4
環境溫度ºC	－20～60ºC
基本誤差	±2.5%
回差	±2.5%
死區	1%
可調范圍	250:1                                         350:1
配用執行機構	HKR—05/10，PSQ101， 381RSA－05					HKR—20， PSQ201， 381RSC－30		HKR－40 PSQ501 381RSC－50		HKR－60 PSQ701

電動對夾式蝶閥尺寸

公稱通徑DN	L閥厚	H	H1	D2	D1	Z-ød	L1	L2
50	43	452	80/112	120/125	165	4-18	208	120
65	46	475	80/112	136/145	185	4-18	208	120
80	46/49	516	88/115	160	200	8-18	208	120
100	52/56	551	96/120	185	220	8-18	208	120
125	56/64	566	115/140	210	220	8-18	208	120
150	56/70	606	128/170	240	285	8-22	256	156
200	60/71	731	140/180	295	340	8-22	256	156
250	68/76	778	175/210	355	395/405	12-22	256	156
300	78/83	830	202/240	410	445/460	12-22	256	156
350	78/92	996	266/320	470	505/520	16-22	346	156
400	102	1058	298/350	515/525	565/580	16-26	346	156

注：表中數據XX/XX，“H1”為軟密封/硬密封；“D1、D2”為壓力1.0Mpa/1.6Mpa
電動法蘭式蝶閥外形尺寸

公稱通徑DN	L閥厚	H	H1	D2	D1	Z-ød	L1	L2
50	108	539	85/112	165	125	4-18	208	120
65	112	554	95/115	185	145	4-18	208	120
80	114	569	100/120	200	160	8-18	208	120
100	127	614	110/138	220	180	8-18	208	120
125	140	649	125/164	250	210	8-18	208	120
150	140	725	145/175	285	240	8-22	256	156
200	152	835	170/208	340	295	8-22/12-22	256	156
250	165	890	195/243	395/405	350	12-22/12-26	256	156
300	178	995	225/283	445/460	400	12-22/12-26	256	156
350	190	1155	255/310	505/520	460	16-22/16-26	346	156
400	216	1225	285/340	565/580	515	16-26/16-30	346	156

注：表中數據XX/XX，“H1”列為軟密封/硬密封；“D2、Z-ød”列表示壓力1.0MPa/1.6MPa
訂貨須知
1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力 4.流量特性
5.閥體材質 6.額定流量系數 7.介質種類和溫度范圍
8.閥前后壓力（壓差） 9.電源電壓和控制信號 10.其它特殊要求
