ZDLZ電動楔式閘閥產品詳細說明：

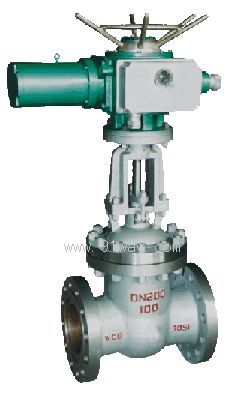

ZDLZ電動楔式閘閥

產品特點
中西結合 性能穩定楔式結構啟閉靈活
Z型機構超大力矩特殊密封避免泄漏

概述
ZDLZ電動楔式閘閥是一種做直線運動的閥門，它與Z型多回轉執行機構相配，有開關型和智能型。此閥門操作簡單是一種最常見的啟閉閥，它利用閘板的上下工作來接通和關斷管道中的流體介質。廣泛用于電力、冶金、石油、化工、造紙、污水處理等部門。
1、流體阻力小，密封面受介質的沖刷和侵蝕�。ㄩl板開啟度高）
2、開啟較有力，密封性能好，介質流向不受限制，不攏流，不降壓力。
3、形體簡單，制造工藝性好，使用范圍廣。
4、閉閥所需力矩較小。

ZDLZ電動楔式閘閥技術參數和性能指標

型號 規格	額定轉矩 (N.m)	公稱推力 (KN)	最大閥桿直徑	最大轉圈數(圈)	手動 速比	輸出轉數(r/min)	電機
							型號	功率 (KW)	電流 (A)
Z5	50	20	28	10	1:1	12	YDF112	0.12	0.7
Z10	100	40	28	50	1:1	24	YDF212	0.25	1.3
						36	YDF221	0.37	1.6
Z15	150	40	28	50	1:1	24	YDF221	0.37	1.6
						36	YDF222	0.55	2.4
Z20	200	100	40	50	1:1	18	YDF221	0.37	1.6
Z30	300	100	40	50	1:1	18	YDF, , 222	0.55	2.4
Z45	450	150	48	120	1:1	24	YDF311	1.1	3.4
					20:1	36	YDF312	1.5	4.5
Z60	600	150	48	120	1:1	24	YDF312	1.5	4.5
					20:1	36	YDF321	2.2	6.5
Z 90	900	200	60	120	1:1	24	YDF321	2.2	6.5
					25:1	36	YDF322	3	9
Z120	1200	200	60	120	1:1/25:1	24	YDF322	3	9
Z180	1800	325	70	150	25:1	24	YDF411	4	11
						36	YDF412	5.5	14
Z250	2500	325	70	150	25:1	24	Y, DF412	5.5	14
Z250	3500	700	78	120	25:1	18	YDF421	7.5	19
Z500	5000	700	78	120	25:1	18	YDF422	10	26

備注：如用戶需要,可提供其他的轉速
外形尺寸和連接尺寸
Z941H—16CZ941Y—16PZ941Y—16RZ941Y—16I（1.6MPa）

公稱通徑 DN(mm)	尺 寸											重量 (kg)
	L	D	D1	D2	b	Z—Φd	D3	H	L1	L2	Do
40	240	145	110	85	16	4-Φ18
50	250	160	125	100	16	4-Φ18	165	574	170	308	400	106
65	265	180	145	120	18	4-Φ18		625
80	280	195	160	135	18	8-Φ18	205	665	170	308	400	126
100	300	215	180	155	20	8-Φ18	232	756	170	349	400	136
125	325	245	210	185	22	8-Φ18	232	756	325	411	250	145
150	350	280	240	210	24	8-Φ23	335	758	325	411	250	210
200	400	335	295	265	26	12-Φ23	400	1074	460	276	250	310
250	450	405	355	320	30	12-Φ25	475	1269	530	353	360	455
300	500	460	410	375	30	12-Φ25	530	1514	545	368	360	560
350	550	520	470	435	34	16-Φ25	610	1750	577	426	400	885
400	600	580	525	485	36	16-Φ30	710	1900	617	445	400	1120
450	650	640	585	545	40	20-Φ30		2070			400	1320
500	700	705	650	608	44	20-Φ34	800	2240	408	573	400	1516

Z941H—25Z941Y—25PZ941Y—25RZ941Y—25I（2.5Mpa）

公稱通徑 DN(mm)	尺 寸											重量 (kg)
	L	D	D1	D2	b	Z—Φd	D3	H	L1	L2	Do
40	240	145	110	85	18	4-Φ18
50	250	160	125	100	20	4-Φ18	165	378	197	363	400	110
65	265	180	145	120	22	4-Φ18	185	378	197	363	400	116
80	280	195	160	135	22	4-Φ18	213	580	197	363	400	135
100	300	230	190	160	24	8-Φ23	260	770	325	381	250	149
125	325	270	220	188	28	8-Φ25	295	885	325	381	250	192
150	350	300	250	218	30	8-Φ25	335	950	325	381	250	216
200	400	360	310	278	34	12-Φ25	400	1090	325	381	250	286
250	425	425	370	332	36	12-Φ30	475	1290	325	441	250	366
300	450	485	430	390	40	16-Φ30	530	1510	408	475	360	658
350	550	550	490	448	44	16-Φ34	610	1710	408	505	360	774
400	600	610	550	505	48	16-Φ34	710	1922	445	558	400	989
450	650	660	600	555	50	20-Φ34		2080
500	700	730	660	610	52	20-Φ41		2260
600	800	840	770	718	56	20-Φ41		2750
700	900	955	875	815	60	24-Φ48		3590
800	1000	1070	990	930	64	24-Φ48		4300

Z941H—40Z941Y—40PZ941Y—40RZ941Y—40I(4.0Mpa)

公稱通徑 DN(mm)	尺 寸											重量 (kg)
	L	D	D1	D2	b	Z—Φd	D3	H	L1	L2	Do
40	240	145	110	85	76	4-Φ18	18					60
50	250	160	125	100	88	4-Φ18	20	480				77
65	280	180	145	120	110	8-Φ18	22	595				86
80	310	195	160	135	121	8-Φ18	22	690				140
100	350	230	190	160	150	8-Φ23	24	760				160
125	400	270	220	188	176	8-Φ25	28	830				260
150	450	300	250	218	204	8-Φ25	30	910				300
200	550	375	320	282	260	12-Φ30	38	1150				320
250	650	445	385	345	313	12-Φ34	42	1366	577	426	400	595
300	750	510	450	408	364	16-Φ34	46	1580	617	401	400	800
350	850	570	510	465	422	16-Φ34	52	1750	621	595	500	1320
400	950	655	585	535	474	16-Φ41	58	2035	712	430	400	1870
500	1150	755	670	612	575	20-Φ48	62	2423	712	430	400	2350

Z941H—64Z941Y—64PZ941Y—64RZ941Y—64I(6.4Mpa)

公稱通徑 DN(mm)	尺 寸											重量 (kg)
	L	D	D1	D2	b	Z—Φd	D3	H	L1	L2	Do
50	250	175	135	105	88	4-Φ23	26	574	381	325	250	87
65	280	200	160	130	110	8-Φ23	28	688				94
80	310	210	170	140	121	8-Φ23	30	662	381	325	250	138
100	350	250	200	168	150	8-Φ25	32	772	381	325	250	190
125	400	295	240	202	176	8-Φ30	36	1050	407	573	320	310
150	450	340	280	240	204	8-Φ34	38	1000	411	325	250	327
200	550	405	345	300	260	12-Φ34	44	1293	407	613	320	420
250	650	470	400	350	313	12-Φ41	48	1450	617	455	400	722
300	750	530	460	412	364	16-Φ41	54	1685	534	780	500	790
350	850	595	525	475	422	16-Φ41	60	1875	534	780	500	1100
400	930	670	585	525	474	16-Φ48	66	2040	937	430	400	2040
500	1150	800	705	640	576	20-Φ54	70	2600	937	430	400	2630

Z941Y—250(25.0Mpa)

公稱通徑 DN(mm)	尺 寸									重量 (kg)
	L	D	D1	D2	D8	b	f	Z-Φd	H
200	950	485	400		260	100	3.5	12-Φ42	1820	1619

訂貨須知
1.產品型號與名稱2.公稱通徑DN(mm)3.公稱壓力4.溫度范圍
5.閥體材質6.介質種類7.閥前后壓力(壓差)8.控制信號
9.執行機構要求10.其它特殊要求
