RS0系列方管形快速熔斷體產品詳細說明：

適用范圍
RS0系列有填料快速熔斷器(以下簡稱熔斷器)適用于交流50Hz，電壓750V及以下，額定電流30至480A，主要用作硅整流元件及其成套裝置的短路或過載保護。

熔斷器按GB13539.1及其相關標準設計、制造與檢驗。

型號及其含義
RS0系列方管形快速熔斷體的型號標志和代號的含義如下:


結構特征
熔斷器是由導電接線板、蓋板、熔管、熔體、指示器、填料等幾部分組成。
導電接線板采用匯流排式，可以直接用螺釘緊固在母線排上，表面有鍍銀層，具有安裝體積小，接觸可靠等特點。 　
熔管用高頻滑石瓷制成，具有機械強度高，耐弧、耐熱性能好，外表潔白美觀等優點。
熔體材料為含銀量不少于99.9%的銀片，熔斷器在長期正常工作的條件下不致老化而產生誤動作。
熔體設計成“V” 形變截面，因此熔斷器具有快速性。 　　
熔管內的填料為石英砂，石英砂起冷卻電弧，使電弧迅速熄滅的作用。 　　
熔斷器的指示器為一紅色醒目的機械信號裝置，動作可靠，指示清晰，便于識別熔斷器的動作情況。 　　
用戶在必要時還可以加裝輔助觸點，用以發出電信號。輔助觸點可選用推動力小于150克的微動開關。

主要技術參數
RS0系列方管形快速熔斷體的額定電壓等級及額定電流等級見下表

熔斷器的極限分斷能力見下表

熔斷器的保護特性見下表

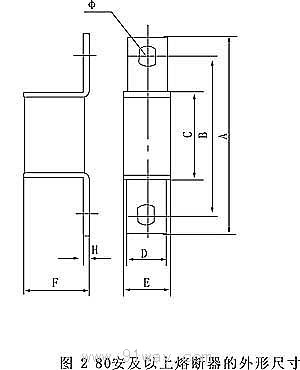

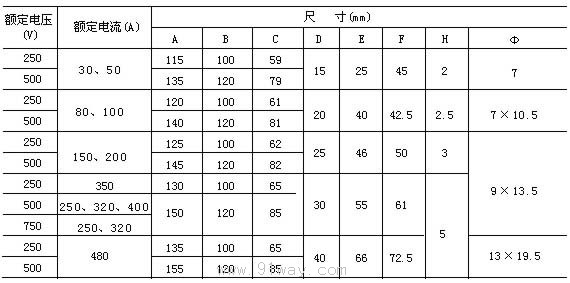

外形及安裝尺寸

序號	產  品  型  號			額定電壓(V)	額定電流(A)	外形尺寸 長× 寬×高
00401	RS0-250V		RGS30C	250	30~50	115×25×45
00402	RS0-500V RS3-500V		RGS30C	500	10~50	115×25×45
00403	RS0-250V		RGS36	250	80~100	120×40×43
00404	RS0-250V		RGS32	250	150~200	125×46×50
00405	RS0-250V		RGS33	250	250~400	130×55×60
00406	RS0-250V		RGS34	250	480~600	135×66×72
00407	RS0-500V		RGS36	500	80~100	140×40×43
00408	RS0-500V		RGS32	500	150~200	145×46×50
00409	RS0-500V		RGS33	500	250~400	150×55×60
00410	RS0-500V		RGS34	500	480-600	155×66×72
00411	RS0-500V		RGS39	500	700~1000	173×85×182
00412	RS0-750V		RGS33	750	250~400	150×55×60
00413	RS0-750V		RGS34	750	480~600	155×66×72

RS0系列方管形快速熔斷體
