M-SP系列浪涌保護裝置產品詳細說明：

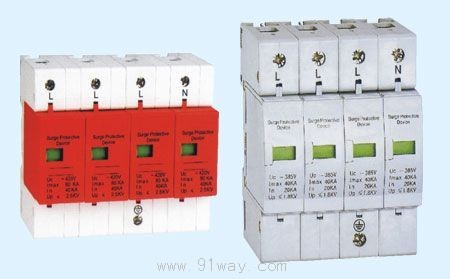

M-SP系列浪涌保護裝置說明

本系列產品適用于防雷區域PZOB區于LPZ1區至LPZ2（C級或Ⅱ級）電源線路的雷電及電涌的防護。
本產品核心器件采用最新大容量浪涌吸收元件MOV，經嚴格篩選，質量穩定。
產品具有通流量大、輸出殘壓低、對過電壓響應快速（動作時間小于25ns）等優點，能有效地保護用電設備。
加裝失效脫扣裝置，當保護器因過熱、擊穿失效時，能自動將其從電網脫離。
本系列產品功能齊全，模塊化封裝，標準35mm寬電氣安裝導軌，方便安裝更換。
外殼為增強阻燃PBT材料，符合電氣安全標準。
可附加報警遙信

產品安裝位置與應用
C級模塊系列通常安裝于LPZOB或LPZ1區域或LPZ2區交界處，即Ⅱ級，通常安裝在分配電柜、箱內。
由單極結合成各種配置，適用于TN-S、TN-C、TN-C-S、TT、IT等供電系統。
廣泛用于電源第二級雷電保護。通常安裝在分配電柜處；樓層配電箱、計算機中心、電信機房、保安監控中心、有線電視機房、樓宇自控室、電梯控制室、消防中心、工業自控醫院手術室、監護室及裝有電子醫療設備的配電箱內；也可安裝在六層以下住宅照總配電箱和分散型別墅的住房配電箱內。
電涌保護器前必須加裝市售63A熔斷器，作為保護器后備保險裝置。
保護器適用于室內安裝，室外應加防水措施。
所有接線必須保證牢固及可靠電氣聯絡，防雷接地應符合防雷規范要求（接地電阻推薦不大于10Ω），并且接地線尺量做到短而直（≤0.5米）。導線線徑規格見導線規格表。

M-SP系列浪涌保護裝置安裝位置與應用

型號	M-SP-B
最大持續工作電壓Uc	280V,335V,385V,460V ……50Hz/60Hz
限制電壓Up(8/20μS,In)	≤2.2KV	≤2.5KV
標稱放電電流In(8/20μS,)	30KA	40KA
最大放電電流Imax(8/20μS,)	60KA	80KA
響應時間	≤25ns
最大后備保險絲強度	63A后備保護裝置
接線方式安裝	并聯
支架安裝	35mm寬電氣安裝導軌
導體截面	≥10mm2的多股線(L\N)≥16mm2的多股線(PE)
正常或故障	具備
指示外殼材料	增強阻燃PBT
外形尺寸	90 x 27 x 62mm
安裝寬度	1個標準模塊
參考標準	IEC61643，GB18802-2002，GB50343-2004
安裝位置	安裝于分配電箱,B級/Ⅱ級

技術規格

型號	M-SP-D M-SP-C
最大持續工作電壓Uc	280V,335V,385V,460V……50Hz/60Hz
限制電壓Up(8/20μS,In)	≤1.2KV	≤1.5KV	≤1.8KV
標稱放電電流In(8/20μS,)	5KA	10KA	20KA
最大放電電流Imax(8/20μS,)	10KA	20KA	40KA
響應時間	≤25ns
最大后備保險絲強度	63A后備保護裝置
接線方式安裝	并聯
支架安裝	35mm寬電氣安裝導軌
保護等級	Ip20
導體截面	≥10mm2的多股線(L\N)≥16mm2的多股線(PE)
正常或故障	具備
指示外殼材料	增強阻燃PBT
外形尺寸	90 x 18 x 62mm
安裝寬度	1個標準模塊
參考標準	IEC61643，GB18802-2002，GB50343-2004
安裝位置	安裝于分配電箱,C\D級/Ⅱ級

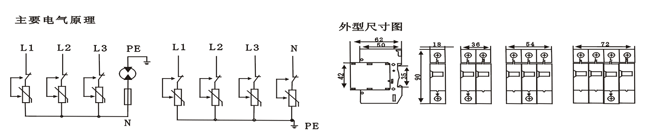

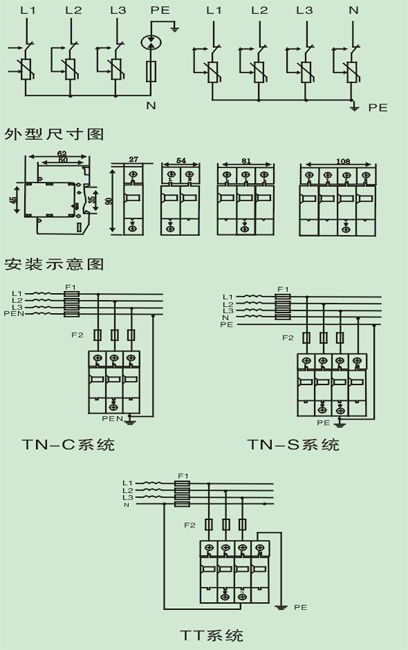

主要電氣原理圖
