M-FB7系列漏電附件技術參數

電氣參數
a.符合IEC1009（EN61009）
GB16917.1
b.動作時間：□非延時
G 最少10ms延時，一般型
S 最少40ms延時，選擇型
c.額定電壓（Ue）：230/400V；50Hz
d.額定電流（In）：≤40和≤63
e.額定漏電脫扣電流：30，50，100，300，500mA
f.靈敏性： AC交流型
A交流型和脈動直流型
g.額定短路分?jǐn)嗄芰Γ号cM-L7（MCB）相同
j.過載與短路保護：由M-L7（MCB）來實現
k.抵抗氣候條件能力：根據IEC1009國際標準
m.防護等級：IP40（安裝以后）
n.壽命：與M-L7（MCB）相同

機械參數
a.裝配：與M-L7（MCB）緊密結合
b.端子形式：提升式接線端子
c.接線端子能力：1-25mm2

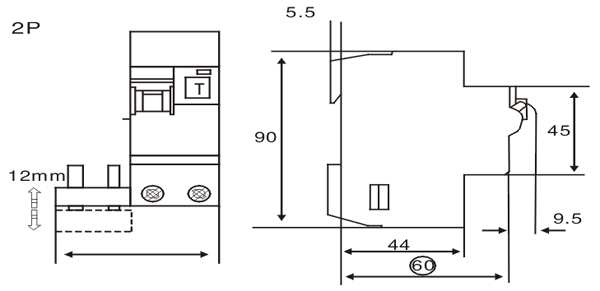

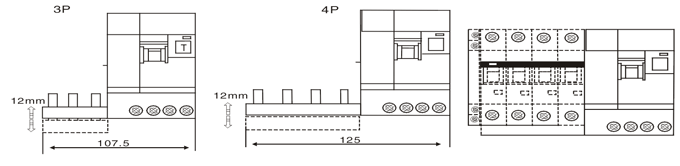

M-FB7系列漏電附件外形尺寸

M-L7與M-FB7組合后，具有漏電、過載和短路三種保護功能	額定電流（A）In	額定漏電電流I△n	2極	3極	4極
Ac型 無延時型	40	0.03	M-FB7-402/003	M-FB7-403/003	M-FB7-404/003
		0.3	M-FB7-402/03	M-FB7-403/03	M-FB7-404/03
	63	0.03	M-FB7-632/003	M-FB7-633/003	M-FB7-634/003
		0.3	M-FB7-632/03	M-FB7-633/03	M-FB7-634/03
Ac型 無延時型	40	0.03	M-FB7-402/003-A	M-FB7-403/003-A	M-FB7-404/003-A
		0.3	M-FB7-402/03-A	M-FB7-403/03-A	M-FB7-404/03-A
	63	0.03	M-FB7-632/003-A	M-FB7-633/003-A	M-FB7-634/003-A
		0.3	M-FB7-632/03-A	M-FB7-633/03-A	M-FB7-634/03-A
Ac型 延時型	40	0.03	M-FB7-402/03-G	M-FB7-403/03-G	M-FB7-404/03-G
Ac型 選擇型	40		M-FB7-402/01-S	M-FB7-633/01-S	M-FB7-404/01-S
			M-FB7-402/02-S	M-FB7-633/03-S	M-FB7-404/03-S
	60		M-FB7-632/01-S	M-FB7-403/01-S	M-FB7-634/01-S
			M-FB7-632/03-S	M-FB7-403/03-S	M-FB7-634/03-S

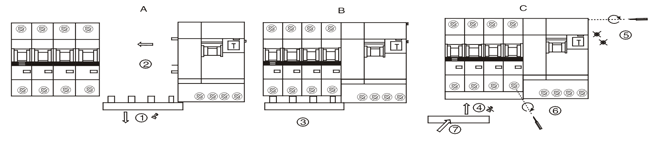

安裝示例

注：與M-L7組合時應嚴格按說明書中的安裝圖進行。
