XTRM-2215/3215/4215溫度遠傳監測儀產品詳細說明：

XTRM-2215/3215/4215溫度遠傳監測儀：

XTRM溫度遠傳監測儀采用先進的微處理器進行智能控制，適用于溫度、濕度、壓力、液位、瞬時流量、速度等多種物理量檢測信號的顯示控制，可巡回檢測多路測量信號。并能對各種非線性輸入信號進行高精度的線性校正。智能數字控制，量程可自由設定。控制輸出有二種：各路輪回報警輸出/遠傳變送輸出；多路比較后最高測量點作為輸出（遠傳變送輸出）。輸入/輸出回路均采用光電隔離，具有良好的抗干擾能力。具有高亮度LED數碼顯示、指針表頭顯示二種。整機采用壁掛式結構（長×寬×高=160×110×70mm），安裝十分簡便。

XTRM-2215/3215/4215溫度遠傳監測儀可同時測量2至4個測量點，并將各個測溫回路中的溫度比較以后，把最高溫度的一個點作為輸出，在現場可通過按鍵逐個觀看各個點的溫度。

二、主要技術性能:

輸入信號	測量通道 1～4路巡回測量 模 擬 量 熱電偶：標準熱電偶-- B、S、K、E、J、T、WRe等 電 阻：標準熱電阻-- Pt100、Cu50、Cu100、遠傳壓力電阻-- 30～350Ω等 電　流：0～10mA、4～20mA等（輸入電阻≤250Ω） 電　壓：0～5V、1～5V、mV等（輸入阻抗≥250KΩ）
輸出信號	模擬量輸出 DC 4～20mA (負載電阻≤500Ω) DC 0～10mA (負載電阻≤750Ω) DC 0～5V (輸出電阻≤250Ω)DC 1～5V (輸出電阻≤250Ω)
特 　性	測量精度 數字顯示：±0.2%FS字或±0.5%FS；指針顯示：±2.5%FS 分 辨 率 數字顯示:±1字 顯示范圍 數字顯示:-1999～9999; 指針顯示:0～100～150（或特殊要求） 顯示方式 0.8英寸高亮度LED雙數碼顯示 發光二極管工作狀態顯示 1～4測量通道號顯示 通道屏蔽與鎖定功能顯示 溫度補償 0～50℃溫度自動補償 參數設定 面板輕觸式按鍵數字設定 參數設定值斷電后永久保存 參數設定值密碼鎖定 保護方式 電源欠壓自動復位 工作異常自動復位
使用環境	環境溫度 -25℃～80℃ 相對濕度 ≤90% RH 避免強腐蝕氣體 供電電壓 常規型　·AC 220V %（50Hz±2Hz，線性電源） 特殊型　·AC 90～265V（開關電源） ·DC 24V±2V

三、產品用途：
　　１、回轉密托輪油溫
　　２、密小齒輪油箱油溫
　　３、生料磨進出口軸承溫度
　　４、煤收塵器灰斗溫度
　　５、煤粉盒溫度
　　６、生料磨主電機繞組溫度
　　７、生料磨主電機軸承溫度
　　８、生料排風機電機定子溫度
　　９、高溫風機繞組溫度　
　　10、高溫風機軸承溫度

四、選型表：

XTRM溫度遠傳監測儀選型表
型 　號	型 　　譜			說 　　　　　　　明
XTRM-	□ 　　□ 　 　　□□			多路智能巡檢遠傳控制儀(二線制DC24V供電)
回 路 數	□			1～4
顯示方式	１			指針表頭（已停產）
	２			LED數字顯示
測量范圍			10	0～100℃
			15	0～150℃

五、儀表的結構


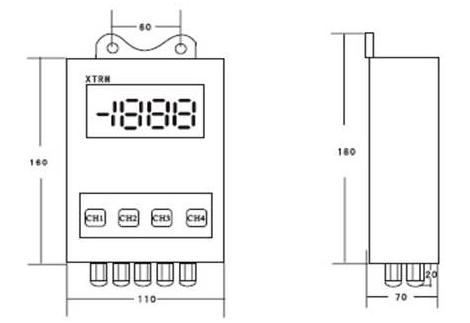

六、電氣連接

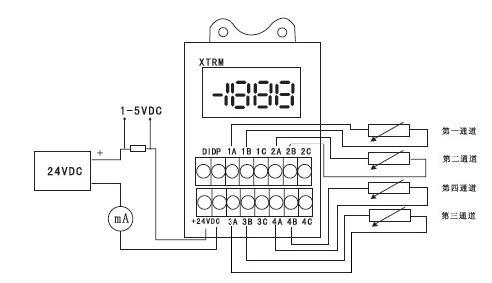

儀表與外部PT100熱電阻的接線需打開儀表蓋以后進行，PT100熱電阻相連接。指示儀表、記錄儀表，調節器等能夠與電源串聯在輸出回路，輸出電流正比于溫度的變化，但獨立于電源的變化，其應用原理如下圖所示：

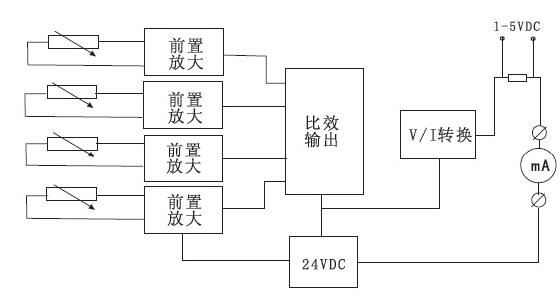

自熱電阻傳感器的測量信號通過前置放大器放大，然后被比較輸入電路（選擇高溫信號）或選點輸入電路選中某一路信號，該信號通過電壓/電流（V/I）轉換單元將放大器的輸出電壓變為4-20A恒定電流輸出，原理方框圖如下圖所示：

七、儀表使用說明
開機后需預熱10分鐘，儀表的安裝應該盡量靠近測量點，這樣可以充分利用二線制的如下優點：
1.高的抗干擾能力，因為信號是在高電平情況下傳送，達到抑止噪聲和干擾的作用。
2.簡單的布線，即儀表從現場控制室采用雙絞導線連接就可以了，降低了布線的成本。
輸入采用熱電阻時，為了避免測量誤差，傳感器的引線電阻必須保證一定的數值，這里對于每一個Pt100的傳感器，引線電阻固定為0.35Ω、0.35Ω相應導線的截面和長度如下所示：

	導線長度：	截面積：
或	2×15m	1.5mm	2
	2×10m	1.0mm	2

也可以取任何截面積的導線，但引線總電阻必須確保為0.35Ω。否則將會產生引線誤差，例每變化0.38Ω引線電阻將引起1℃的溫度誤差。輸入采用熱電偶時，輸入端與熱電偶的連接必須采用相應的補償導線，輸入端的引線需考慮對外磁場的屏蔽。
儀表負載電阻RL的大小，取決于儀表的顯示方式，電源電壓、電源紋波VR的大小和是否采用輸入輸出隔離有關。
對于指針顯示儀表，其公式如下：

RLmax=	VS－（0.5VR+8.5）	(Ω)
	0.02

對于LED數字顯示儀表，其公式如下：

RLmax=	VS－（0.5VR+12）	(Ω)
	0.02

對于LED數字顯示儀表（隔離型），其公式如下：

RLmax=	VS－（0.5VR+15）	(Ω)
	0.02

如果VS=24VVR=2VPP則RL=725Ω（指針表）RL=550Ω（LED數字顯示表）RL=400Ω（隔離型LED數字顯示表）。
3.對于暫時不使用的回路其輸入端接小于100Ω電阻或將輸入用導線短接。如果輸入開路儀表無法正常工作。
4.在正常工作情況下，儀表同時對四路溫度進行測量，但僅顯示和輸出溫度最高的一路信號。
