您的位置：您的位置：首頁 → 低壓電器 → 主令電器 → 行程開關 → JW2/JW2A系列行程開關

產品名稱：

JW2/JW2A系列行程開關

型號規格：

放大圖片

產品類別：

常規產品 -- 低壓電器 -- 行程開關

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916500500

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

JW2/JW2A系列行程開關產品詳細說明：

動作原理：
JW2/JW2A系列行程開關元件采用一對動合觸頭、一對動斷觸頭和一個公共跳躍式接觸橋。在外力（撞塊）的作用下，觸頭借助于彈簧的拉力，使動合、動斷觸頭換接；當外力作用消失后，則借助于彈簧的復位力自動復位。
標準：
符合GB/T14048.1、GB14048.5等標準
用途：
JW2 、 JW2A 系列行程開關可將機械運動轉變成電氣信號，適用于交流 50Hz 或 60Hz 、電壓至 220V 和直流電壓 220V 及以下、電流為 3A （出國產品可適用于交流至 500V 、直流至 440V ）的控制電路中，用來控制行程。

JW2/JW2A系列行程開關結構形式：

型號	結構形式和特點	觸頭對數
型號	結構形式和特點	動合	動斷
JW2—11	元件，接線在內側面，能自動復位	1	1
JW2—11B	單個滾輪組合成，能自動復位，簡易保護式	1	1
JW2—11Z/3	有三個滾輪組合成，能自動復位	3	3
JW2—11Z/5	有五個滾輪組合成，能自動復位	5	5
JW2A—11	元件，接線在正面，能自動復位	1	1
JW2A—11H/W1	直動保護式，能自動復位 (直進式)	1	1
JW2A—11H/W2	直動保護式，能自動復位 (橫進式)	1	1
JW2A—11H/L	直動滾輪保護式，能自動復位 (直進式)	1	1
JW2A—11H/G	滾輪杠桿保護式，能自動復位 (直進式)	1	1

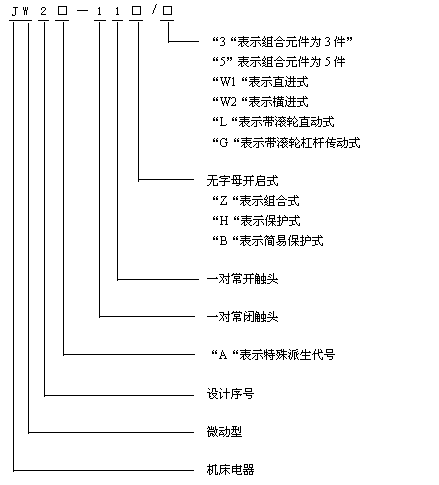

型譜：

技術要求：

型號	額定工作電壓 (V)		額定工作電流(A)	額定控制容量
型號	交流 AC	直流 DC	額定工作電流(A)	交流 AC ( VA)	直流 DC ( W)
JW2—11	220	220	3	100	10
JW2—11B	220	220	3	100	10
JW2—11Z/3	220	220	3	100	10
JW2—11Z/5	220	220	3	100	10
JW2A—11	220	220	3	100	10
JW2A—11H/W1	220	220	3	100	10
JW2A—11H/W2	220	220	3	100	10
JW2A—11H/L	220	220	3	100	10
JW2A—11H/G	220	220	3	100	10

動作力 (公斤力)	復位力 (公斤力)	動作行程 (毫米)	差程 (毫米)	超行程 (毫米)	觸頭換接時間 (秒)	觸頭開距 (毫米)
0.35±0.15	≥0.08	2±1	≤2	≥0.5	≤0.04	≥0.6
0.7±0.2	≥0.35	3±1	≤3	≥2		≥0.6
0.7±0.2	≥0.35	3±1	≤3	≥2		≥0.6
0.7±0.2	≥0.35	3±1	≤3	≥2		≥0.6
0.35±0.15	≥0.08	2±1	≤2	≥0.5	≤0.04	≥0.6
≤1	≥0.3	≤5	≤4	≥2		≥0.6
≤1	≥0.3	≤5	≤4	≥1.2		≥0.6
≤1	≥0.3	≤5	≤4	≥2		≥0.6
≤0.8	≥0.1	≤6	≤5	≥2		≥0.6

JW2/JW2A系列行程開關（示意圖）
