LAY12系列按鈕開關產品詳細說明：

特點：
LAY12系列按鈕開關是一種用于板前安裝，板后界限的新型控制裝置。它的工藝設計非常現代化，具有層疊的結構，一個人就能快速安裝。
觸頭模塊和燈座： 觸點模板配有一個帶有兩個操作觸頭的緩動觸點（NC或NO）。這樣確保及時在低電壓和低電流時，本按鈕開關仍具有很高的可靠性。燈座除能用于觸頭開關模塊外，還能用于信號燈按鈕和信號燈。
標準：
符合GB/T14048.1和GB14048.5。

結構：
積木式組合結構，推人鎖住安裝方式，所以更換或增加觸點只需一把小起子便能進行，十分簡單。
所有觸點都有切換電路和自潔的雙重作用。開關在每次工作時，觸點表面之間因滑動閉合而得到擦凈。
自鎖鈕采用了我廠原先的推入鎖住、轉動復位機構，這機構保證了觸點直到按鈕被按下和鎖住才切換。
型譜：LAY12—1 2 ／3 4 5
1 基本規格代號：用數字表示。第一個數字表示常開，第二個數字表示常閉
三位置的旋轉按鈕原始位置為中間位置，按鈕向左，左邊觸頭動作，例：常開觸頭轉換為常閉觸頭或常閉觸頭轉換為常開；按鈕旋向右，右邊觸頭動作。例：常開觸頭轉換為常閉或常閉觸頭轉換為常開。如果該位置無觸頭接通，則應寫明"0"，接通觸頭最多為4付（01 10 02 20 11 03 30 12 21 04 40 13 31 22）。

2 品種代號：用字母表示

表1
	一般鈕	D	帶燈鈕
*	符號鈕	D※	帶燈符號鈕
M	蘑菇鈕	DM	帶燈蘑菇鈕
X	旋鈕	DX	帶燈旋鈕
XZF	自復式旋鈕	DXZF	帶燈自復式旋鈕
XZZF	半自復式旋鈕	DXZZF	帶燈半自復式旋鈕
XB	旋柄鈕	DXB	帶燈旋柄鈕
XBZF	自復式旋柄鈕	DXBZF	帶燈自復式旋柄鈕
XBZZF	半自復式旋柄鈕	DXBZZF	帶燈半自復式旋柄鈕
ZS	自鎖鈕	DZS	帶燈自鎖鈕
Y	鑰匙鈕	TS	推自鎖鈕
YZF	自復式鑰匙鈕	YZZF	半自復式鑰匙鈕
ZHD	指示燈

3 旋鈕位置代號：用數字表示

代  號	2	3
位  置	2位	3位

4 鈕或燈的顏色
5 指示燈電壓

技術參數
額定絕緣電壓Ui	380V
額定發熱電流Ith	10A
額定工作電壓Ue和使用的額定工作電流Ie	AC    50HZ或60HZ
	AC-15    380V    2.5A
	DC-13    220V    0.3A
壽命	機械壽命	電壽命AC	電壽命DC
一般鈕  帶燈鈕  蘑菇鈕	100 X 104次	20 X 104次	10 X 104次
自鎖鈕  旋鈕  旋柄鈕  鑰匙鈕  旋柄鈕	10 X 104次	10 X 104次	10 X 104次
自復式旋鈕  自復式旋柄鈕  自復式鑰匙鈕
環境溫度	-5 oC~ +40 oC
污染等級	3
防護等級	IP55
安裝類別	II
沖擊和振動	振動頻率范圍為 10Hz  55Hz、加速度不大于10m/s2
接線端子	M3.5的組合螺釘，允許連接最大截面為1.5mm2的導線兩根，最小截面為0.5mm2的導線一根。

安裝孔尺寸和小孔距尺寸：
安裝孔中心線之間的最小距離按圖和表中的規定：mm

產品型號規格	a	b
蘑菇鈕   自鎖鈕   旋柄鈕	40	55
其它	30	50
注：a和b的距離可以調換

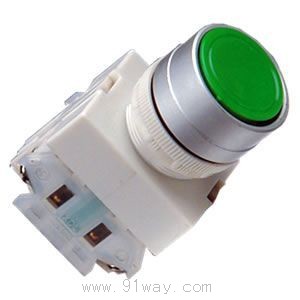

LAY12系列按鈕開關
