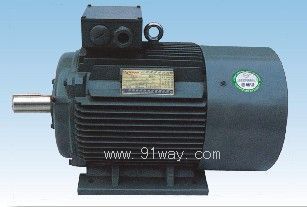

Y3系列三相異步電動機產品詳細說明：

Y3系列三相異步電動機說明：

Y3系列電動機具有結構新穎、造型美觀、效率高、噪音低、可靠性高等特點，采用冷軋硅鋼片為導磁材料，效率符合歐洲eff2標準，性能指標達到目前西門子公司同類產品的水平，已居國外同類產品的先進水平。Y3是Y2系列電機的更新?lián)Q代產品。外殼防護等級為IP55。

額定功率：0.12-315KW
額定電壓：380V
額定頻率：50Hz
機座號：63-355

Y3系列三相異步電動機可以按用戶要求設計、制造各種電壓、各種頻率、各種防護等級、各種安裝方式的電動機產品，如220V、440V、660V電壓、60Hz頻率、IP44、IP55防護等級等，并向用戶提供完善的技術服務。

安裝型式：同Y2系列三相異步電動機
規格表：同Y2系列三相異步電動機
安裝及外形尺寸：同Y2系列三相異步電動機


序號     NO.	型號     TpY3e	功率	電流	轉速	效率	功率因數	堵轉轉矩 額定轉矩	堵轉電流 額定電流	最大轉矩 額定轉矩	噪聲	重量
			Amps		EFF	P.F.	LRT    RLT	LRA   RLA	BDT     RLT
		KW	A	r/min	%	Cos				LwdB(A)	kg
1	Y3-63M1-2	0.18	0.53	2720	65.0	0.8	2.3	5.5	2.2	61	4.5
2	Y3-63M2-2	0.25	0.69	2720	68.0	0.81	2.3	5.5	2.2	61	4.7
3	Y3-71M1-2	0.37	1.01	2755	69.0	0.81	2.3	6.1	2.2	64	6
4	Y3-71M2-2	0.55	1.38	2790	74.0	0.82	2.3	6.1	2.3	64	6.3
5	Y3-80M1-2	0.75	1.77	2845	75.0	0.83	2.2	6.1	2.3	67	16
6	Y3-80M2-2	1.1	2.61	2835	76.2	0.84	2.2	6.9	2.3	67	17
7	Y3-90S-2	1.5	3.46	2850	78.5	0.84	2.2	7.0	2.3	72	20
8	Y3-90L-2	2.2	4.85	2855	81.0	0.85	2.2	7.0	2.3	72	23
9	Y3-100L-2	3	6.34	2860	83.6	0.87	2.2	7.5	2.3	76	30
10	Y3-112M-2	4	8.2	2880	84.2	0.88	2.2	7.5	2.3	77	41
11	Y3-132S1-2	5.5	11.1	2900	85.7	0.88	2.2	7.5	2.3	80	57.5
12	Y3132S2-2	7.5	14.9	2900	87	0.88	2.2	7.5	2.3	80	60.5
13	Y3-160M1-2	11	21.2	2930	88.4	0.89	2.2	7.5	2.3	86	107
14	Y3-160M2-2	15	28.6	2930	89.4	0.89	2.2	7.5	2.3	86	114
15	Y3-160L-2	18.5	34.7	2930	90	0.90	2.2	7.5	2.3	86	133
16	Y3-180M-2	22	41	2940	90.5	0.90	2.0	7.5	2.3	89	165
17	Y3-200L1-2	30	55.4	2950	91.4	0.90	2.0	7.5	2.3	92	218
18	Y3-200L2-2	37	67.9	2950	92	0.90	2.0	7.5	2.3	92	230
19	Y3-225M-2	45	82.1	2960	92.5	0.90	2.0	7.5	2.3	92	290
20	Y3-250M-2	55	100	2970	93	0.90	2.0	7.5	2.3	93	359
21	Y3-280S-2	75	135	2975	93.6	0.9	2	7	2.3	94	475
22	Y3-280M-2	90	160	2975	93.9	0.91	2	7.1	2.3	94	510
23	Y3-315S-2	110	195	2975	94	0.91	1.8	7.1	2.2	96	875
24	Y3-315M-2	132	233	2975	94.5	0.91	1.8	7.1	2.2	96	963
25	Y3-315L1-2	160	282	2975	94.6	0.91	1.8	7.1	2.2	99	1010
26	Y3-315L2-2	200	348	2975	94.8	0.92	1.8	7.1	2.2	99	1138
27	Y3-355M-2	250	433	2980	95.2	0.92	1.6	7.1	2.2	103	1900
28	Y3-355L-2	315	545	2980	95.4	0.92	1.6	7.1	2.2	103	2300
29	Y3-63M1-4	0.12	0.44	1310	57	0.72	2.1	4.4	2.2	52	4.5
30	Y3-63M2-4	0.18	0.62	1310	60	0.73	2.1	4.4	2.2	52	4.7
31	Y3-71M1-4	0.25	0.79	1345	65	0.74	2.1	5.2	2.2	55	6
32	Y3-71M2-4	0.37	1.12	1340	67	0.75	2.1	5.2	2.2	55	6.3
33	Y3-80M1-4	0.55	1.57	1390	71	0.75	2.4	5.2	2.3	58	15
34	Y3-80M2-4	0.75	2.05	1380	73	0.76	2.3	6.0	2.3	58	15.5
35	Y3-90S-4	1.1	2.85	1390	76.2	0.77	2.3	6.0	2.3	61	19
36	Y3-90L-4	1.5	3.72	1400	78.5	0.78	2.3	6.0	2.3	61	23
37	Y3-100L1-4	2.2	5.09	1420	80	0.81	2.3	7.0	2.3	64	29
38	Y3-100L2-4	3	6.78	1410	82.6	0.82	2.3	7.0	2.3	64	31
39	Y3-112M-4	4	8.8	1435	84.2	0.82	2.3	7.0	2.3	65	42
40	Y3-132S-4	5.5	11.7	1440	85.7	0.83	2.3	7.0	2.3	71	63.5
41	Y3-132M-4	7.5	15.6	1450	87	0.84	2.3	7.0	2.3	71	72
42	Y3-160M-4	11	22.5	1460	88.4	0.84	2.2	7.0	2.3	75	110
43	Y3-160L-4	15	30	1460	89.4	0.85	2.2	7.5	2.3	75	129
44	Y3-180M-4	18.5	36.3	1470	90	0.86	2.2	7.5	2.3	76	160
45	Y3-180L-4	22	43.2	1470	90.5	0.86	2.2	7.5	2.3	76	178
46	Y3-200L-4	30	57.6	1470	91.4	0.86	2.2	7.2	2.3	79	228
47	Y3-225S-4	37	70.2	1475	92	0.87	2.2	7.2	2.3	81	288
48	Y3-225M-4	45	84.9	1475	92.5	0.87	2.2	7.2	2.3	81	313
49	Y3-250M-4	55	103	1480	93	0.87	2.2	7.2	2.3	83	376
50	Y3-280S-4	75	138.3	1340	93.6	0.88	2.2	6.8	2.3	86	508
51	Y3-280M-4	90	165	1340	93.9	0.88	2.2	6.8	2.3	86	581
52	Y3-315S-4	110	201	1480	94.5	0.88	2.1	6.9	2.2	93	846
53	Y3-315M-4	132	240	1480	94.8	0.88	2.1	6.9	2.2	93	940
54	Y3-315L1-4	160	288	1480	94.9	0.89	2.1	6.9	2.2	97	1044
55	Y3-315L2-4	200	360	1480	94.9	0.89	2.1	6.9	2.2	97	1162
56	Y3-355M-4	250	443	1490	95.2	0.9	2.1	6.9	2.2	101	1700
57	Y3-355L-4	315	559	1490	95.2	0.9	2.1	6.9	2.2	101	1900
58	Y3-71M1-6	0.18	0.74	870	56	0.66	1.9	4	2	52	6
59	Y3-71M2-6	0.25	0.95	870	59	0.68	1.9	4	2	52	6.3
60	Y3-80M1-6	0.37	1.3	880	62	0.7	1.9	4.7	2	54	15
61	Y3-80M2-6	0.55	1.8	880	65	0.72	1.9	4.7	2.1	54	16
62	Y3-90S-6	0.75	2.29	905	69	0.72	2	5.3	2.1	57	20
63	Y3-90L-6	1.1	3.18	905	72	0.73	2	5.5	2.1	57	23
64	Y3-100L-6	1.5	4	920	76	0.75	2	5.5	2.1	61	29
65	Y3-112M-6	2.2	5.6	935	79	0.76	2	6.5	2.1	65	41
66	Y3-132S-6	3	7.4	960	81	0.76	2.1	6.5	2.1	69	59
67	Y3-132M1-6	4	9.75	960	82	0.76	2.1	6.5	2.1	69	66
68	Y3-132M2-6	5.5	12.9	960	84	0.77	2.1	6.5	2.1	69	76.5
69	Y3-160M-6	7.5	17.2	970	86	0.77	2	6.5	2.1	73	106
70	Y3-160L-6	11	24.5	970	87.5	0.78	2	6.5	2.1	73	122
71	Y3-180L-6	15	31.6	970	89	0.81	2	7	2.1	73	167
72	Y3-200L1-6	18.5	38.6	980	90	0.81	2.1	7	2.1	76	236
73	Y3-200L2-6	22	44.7	980	90	0.83	2	7	2.1	76	247
74	Y3-225M-6	30	59.3	980	91.5	0.84	2	7	2.1	76	287
75	Y3-250M-6	37	71	980	92	0.86	2.1	7	2.1	78	355
76	Y3-280S-6	45	86	980	92.5	0.86	2.1	7	2	80	444
77	Y3-280M-6	55	104	980	92.8	0.86	2.1	7	2	80	498
78	Y3-315S-6	75	142	935	93.5	0.86	2	6.7	2	85	859
79	Y3-315M-6	90	169	935	93.8	0.86	2	6.7	2	85	950
80	Y3-315L1-6	110	207	935	94	0.86	2	6.7	2	85	1031
81	Y3-315L2-6	132	245	935	94.2	0.87	2	6.7	2	85	1107
82	Y3-315M1-6	160	292	990	94.5	0.88	1.9	6.7	2	92	1550
83	Y3-315M2-6	200	365	990	94.5	0.88	1.9	6.7	2	92	1600
84	Y3-355L-6	250	457	990	94.5	0.88	1.9	6.7	2	92	1700
85	Y3-80M1-8	0.18	0.83	645	51	0.61	1.8	3.3	1.9	52	15
86	Y3-80M2-8	0.25	1.1	645	54	0.61	1.8	3.3	1.9	52	16
87	Y3-90S-8	0.37	1.49	675	62	0.61	1.8	4	1.9	56	20
88	Y3-90L-8	0.55	2.17	680	63	0.61	1.8	4	2	56	23
89	Y3-100L1-8	0.75	2.43	680	70	0.67	1.8	4	2	59	29
90	Y3-100L2-8	1.1	3.36	680	72	0.69	1.8	5	2	59	31
91	Y3-112M-8	1.5	4.4	690	74	0.7	1.8	5	2	61	41
92	Y3-132S-8	2.2	6	710	79	0.71	1.8	6	2	64	61
93	Y3-132M-8	3	7.8	710	80	0.73	1.8	6	2	64	74
94	Y3-160M1-8	4	10.3	720	81	0.73	1.9	6	2	68	95.5
95	Y3-160M2-8	5.5	13.6	720	83	0.74	1.9	6	2	68	107
96	Y3-160L-8	7.5	17.8	720	85.5	0.75	1.9	6	2	68	128
97	Y3-180L-8	11	25.5	730	87.5	0.75	2	6.5	2	70	169
98	Y3-200L-8	15	34.1	730	88	0.76	2	6.6	2	73	236
99	Y3-225S-8	18.5	41.1	730	90	0.76	1.9	6.6	2	73	274
100	Y3-225M-8	22	48.9	730	90.5	0.78	1.9	6.6	2	73	290
101	Y3-250M-8	30	63	735	91	0.79	1.9	6.5	2	75	370
102	Y3-280S-8	37	78	740	91.5	0.79	1.9	6.6	2	76	488
103	Y3-280M-8	45	94	740	92	0.79	1.9	6.6	2	76	563
104	Y3-315S-8	55	111	735	92.8	0.81	1.8	6.6	2	82	852
105	Y3-315M-8	75	150	735	93.5	0.18	1.8	6.2	2	82	933
106	Y3-315L1-8	90	178	735	93.8	0.82	1.8	6.4	2	82	1027
107	Y3-315L2-8	110	217	735	94	0.82	1.8	6.4	2	82	1117
108	Y3-315M1-8	132	261	740	93.7	0.82	1.8	6.4	2	90	2000
109	Y3-315M2-8	160	315	740	94.2	0.82	1.8	6.4	2	90	2150
110	Y3-355L-8	200	387	740	94.5	0.83	1.8	6.4	2	90	2250
111	Y3-315S-10	45	100	590	91.5	0.75	1.5	6.2	2	82	818
112	Y3-315M-10	55	121	590	92	0.75	1.5	6.2	2	82	903
113	Y3-315L1-10	75	162	590	92.5	0.76	1.5	5.8	2	82	1007
114	Y3-315L2-10	90	191	590	93	0.77	1.5	5.9	2	82	1100
115	Y3-355M1-10	110	230	590	93.2	0.78	1.3	6	2	90	1800
116	Y3-355M2-10	132	275	590	93.5	0.78	1.3	6	2	90	2000
117	Y3-355L-10	160	334	590	93.5	0.78	1.3	6	2	90	2500

Y3系列三相異步電動機
