LD型多角形橡膠聯軸器產品詳細說明：

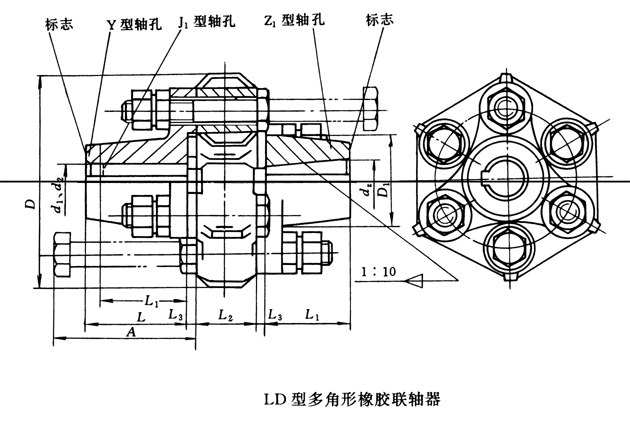

LD型多角形橡膠聯軸器基本參數和主要尺寸（JB/T5512-91）/mm

型號	公稱轉 矩Tn/ N·m	許用轉 速[n]/ r·min-1	允許扭 轉角度 /(°)	軸孔直徑 d1、d2、dz	軸孔長度		D	A	L2	L3	轉動慣 量I/ kg·m2	質量 m/kg
					Y型	J1、Z1型
					L	L1
LD1	50	5000	5	12、14	32	—	96	42	75	28	0.001	1.9
				16、18、19	42	30
				20、22、24	52	38
				25	62	44
LD2	80	4000		16、18、19	42	30	118	55	85	32	0.0031	3.9
				20、22、24	52	38
				25、28	62	44
				30、32	82	60
LD3	160	3150	4	20、22、24	52	38	142	68	105	46	0.0089	8
				25、28	62	44
				30、32、35、38	82	60
				40	112	84
LD4	280	2500		22、24	52	38	182	92	120	52	0.026	14.2
				25、28	62	44
				30、32、35、38	82	60
				40、42、45、48、50、55	112	84
LD5	560	2000		25、28	62	44	235	122	140	62	0.095	31.4
				30、32、35、38	82	60
				40、42、45、48、50、55、56	112	84
				60、63、65、70、71	142	107
LD6	800	1800		28	62	44	258	128	150	68	0.132	35.6
				30、32、35、38	82	60
				40、42、45、48、50、55、56	112	84
				60、63、65、70、71	142	107
LD7	1250	1600		35、38	82	60	282	148	185	78	0.287	58.4
				40、42、45、48、50、55、56	112	84
				60、63、65、70、71、75	142	107
				80、85	172	132
LD8	2500	1250		40、42、45、48、50、55、56	112	84	372	190	230	100	0.952	117.1
				60、63、65、70、71、75	142	107
				80、85、90、95	172	132
				100、110	212	167
LD9	3550	1120		45、48、50、55、56	112	84	420	220	270	115	1.981	171.8
				60、63、65、70、71、75	142	107
				80、85、90、95	172	132
				100、110、120、125、130	212	167
LD10	5600	1000		50、55、56	112	84	465	242	295	130	3.606	252.9
				60、63、65、70、71、75	142	107
				80、85、90、95	172	132
				100、110、120、125	212	167
				130、140、150	252	202
LD11	8000	900		60、63、65、70、71、75	142	107	520	260	365	150	7.48	386.7
				80、85、90、95	172	132
				100、110、120、125	212	167
				130、140、150	252	202
				160	302	242

注：1.許用轉速是指角向補償量1°范圍內的允許轉速。
2.LD1～LD6多角橡膠彈性件為六角形。
LD7～LD11多角橡膠彈性件為八角形。
3.聯軸器軸孔組合型式有Y-J1，Y-Z，J1-Z1，Y-Y，J1-J1。
4.瞬時沖擊轉矩大于公稱轉矩的2、3倍。
5.轉動慣量和質量均是各型號中最大值的近似計算值。
