LN型芯型彈性聯軸器產品詳細說明：

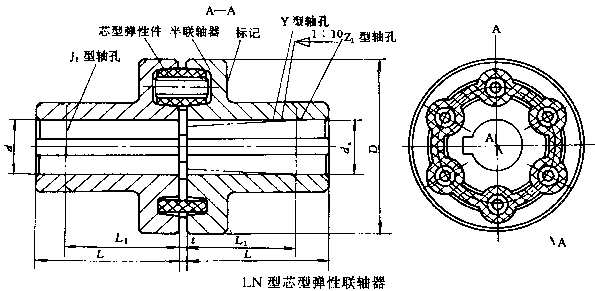

LN型芯型彈性聯軸器基本參數和主要尺寸（GB/T10614-89）/mm

型號	公稱轉矩 Tn/N·m	瞬時最大 轉矩Tmax /N·m	許用轉速 [n]/r·min-1		軸孔直徑 d、dz	軸孔長度			D	t	轉動慣量I /kg·m2	質量 m/kg
						Y型	J1、Z1型
			鋼	鐵		L	L	L1
LN1 (N1)	6.3	20	5000	4000	10、11	25	—	22*	70	3	0.0006	1.1
					12、14	32		27*
					16、18、19	42		30
					20、22	52		38
LN2 (N2)	25	80		3500	16、18、19	42	42	30	85		0.0015	2
					20、22、24	52	52	38
					25、28	62	—	44
LN3 (N3)	63	180	4500	3000	20、22、24	52	52	38	105		0.0039	3.7
					25、28	62	62	44
					30、32、35	82	—	60
LN4 (N4)	100	315			24	52	52	38	120		0.0087	6
					25、28	62	62	44
					30、32、35、38	82	82	60
					40、42	112	—	84
LN5 (N5)	160	500	4000		28	62	62	44	140		0.169	9
					30、32、35、38	82	82	60
					40、42、45、48	112	—	84
LN6 (N6)	250	710	3600	2500	32、35、38	82	82	60	160		0.0354	14.1
					40、42、45、48、50、55、56	112	—	84
LN7 (N7)	400	1120	3200		38	82	82	60	180	4	0.0575	16.8
					40、42、45、48、50、55、56	112	—	84
					60	142		107
LN8 (N8)	630	1800	3000	2000	45、48、50、55、56	112	112	84	240		0.0971	24.1
					60、63、65、70	142	—	107
LN9 (N9)	900	2240	2800		48、50、55、56	112	112	84	220		0.1412	30.7
					60、63、65、70、71、75	142	—	107
LN10 (N10)	1250	3150	2400	1600	55、56	112	112	84	240	5	0.2304	38.5
					60、63、65、70、71、75	142	142	107
					80	172	—	132
LN11 (N11)	1600	4000	2400	1600	60、63、65、70、71、75	142	142	107	250	5	0.2889	45.2
					80、85、90	172	—	132
LN12 (N12)	2500	6300	2000		70、71、75	142	142	107	320	6	0.7902	76.2
					80、85、90、95	172	172	132
LN13 (N13)	4000	10000	1800		80、85、90、95	172	172	132	360	7	1.4711	118
					100、110、120	212	212	167
LN14 (N14)	8000	16000	1600	1400	100、110、120、125	212	212	167	420	7	2.9312	171.6
					130、140	252	—	202

注：1.帶*的軸孔長度僅適用于J1型軸孔。對于Z1型軸孔，應把22改為17，27改為20。
    2.軸孔型式可根據需要選取。
    3.聯軸器轉動慣量和質量是各型號中最大的鋼制半聯軸器的計算近似值。
    4.N1～N14為彈性件代號規格。
