您的位置：您的位置：首頁 → 機械傳動 → 聯軸器 → 柱銷聯軸器 → TL型彈性套柱銷聯軸器

產品名稱：

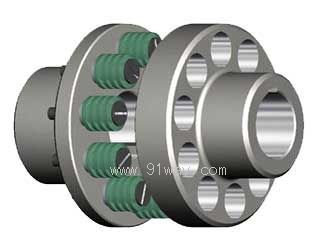

TL型彈性套柱銷聯軸器

型號規格：

放大圖片

產品類別：

常規產品 -- 機械傳動 -- 柱銷聯軸器

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13371811002

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

TL型彈性套柱銷聯軸器產品詳細說明：

TL彈性套柱銷聯軸器（GB4323—84）

TL型彈性套柱銷聯軸器是適用范圍很廣的普通彈性聯軸器。具有一般減震和一定的兩軸偏移補償能力。拆裝維修方便，適應正反轉多變，起動頻繁的場合，工作溫度-20～+70℃，傳遞轉矩為6.3～16000N·m，適用Y、J1、Z1型軸孔，對J、Z型孔要分析結構是否允許。

TL彈性聯軸器主要參數與尺寸

型號	公稱轉矩 Tn N.m	許用轉速 [n] r/min	軸孔直徑 d,d1,dz	軸孔長度		尺寸			重量 kg
				Y	J,J1,Z	D	S	A
				L	L1	D	S	A
TL1	6.3	8800	9～14	20～32	14～20	71	3	18	1.2
TL2	16	7600	12～19	32～42	20～42	80	3	18	1.8
TL3	31.5	6300	16～25	42～62	30～62	95	4	35	2.0
TL4	63	5700	20～32	52～82	38～82	106	4	35	2.4
TL5	125	4600	25～40	62～112	44～112	130	5	45	8.5
TL6	250	3800	32～50	82～112	60～112	160	5	45	11
TL7	500	3600	40～65	112～142	84～142	190	5	45	16
TL8	710	3000	45～80	112～172	84～172	224	6	65	26
TL9	1000	2850	50～85	112～172	84～172	250	6	65	32
TL10	2000	2300	63～120	142～212	107～212	315	8	80	68
TL11	4000	1800	80～140	172～252	132～252	400	10	100	125
TL12	8000	1450	100～180	212～302	167～302	475	12	130	220
TL13	16000	1150	120～220	212～352	167～352	600	14	180	430

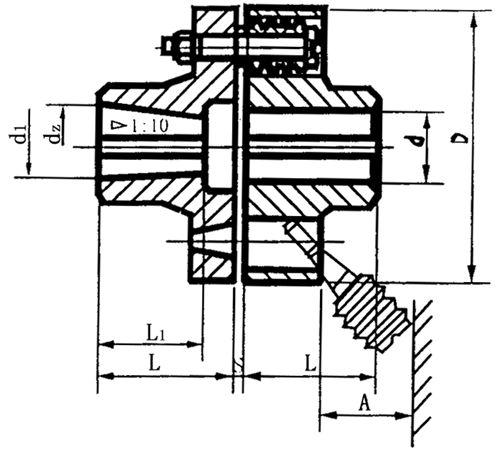

TL型彈性套柱銷聯軸器（示意圖）
