您的位置：您的位置：首頁 → 機械傳動 → 聯軸器 → 柱銷聯軸器 → ZLZ型接中間軸彈性柱銷齒式聯軸器

產品名稱：

ZLZ型接中間軸彈性柱銷齒式聯軸器

型號規格：

放大圖片

產品類別：

常規產品 -- 機械傳動 -- 柱銷聯軸器

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13371811002

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

ZLZ型接中間軸彈性柱銷齒式聯軸器產品詳細說明：

ZLZ型接中間軸彈性柱銷齒式聯軸器

型號	公稱轉矩T_n/ N·m	許用轉速[n]/ r·min^-1	軸孔直徑		軸孔長度		D	B	轉動慣量I/ kg·m²	質量 m/kg
			d₁	d₂	Y型	J₁型
					L	L₁
ZLZ1	100	4000	12、14	12、14	32	27	84	38	0.0013	1.5
			16、18、19	16、18、19	42	30
			20、22、24	20、22、24	52	38
			25、28		62	44
ZLZ2	250		16、18、19	16、18、19	42	30	98	42	0.0058	4.1
			20、22、24	20、22、24	52	38
			25、28	25、28	62	44
			30、32、35、38	30、32	82	60
ZLZ3	630		25、28	25、28	62	44	124	53	0.02	8
			30、32、35、38	30、32、35、38	82	60
			40、42、45、48	40、42	112	84
ZLZ4	1600		40、42、45、48、 50、55、56	40、42、45、 48、50、55、56			166	73	0.08	21.2
			60、63、65、70	60	142	107
ZLZ5	4000	3600	50、55、56	50、55、56	112	84	214	78	0.2	34.6
			60、63、65、70、 71、75	60、63、65、70、 71、75	142	107
			80、85、90	80	175	132
ZLZ6	6300	3200	60、63、65、70、 71、75	60、63、65、70、 71、75	142	107	240	89	0.35	48.9
			80、85、90、95	80、85、90、95	172	132
ZLZ7	10000	2700	70、71、75	70、71、75	142	107	280	100	0.75	76.2
			80、85、90、95	80、85、90、95	172	132
			100、110、120	100、110	212	167
ZLZ8	16000	2300	80、85、90、95	80、85、90、95	172	132	330	113	1.6	119
			100、110、120、125	100、110、120、125	212	167
			130	130	252	202
ZLZ9	25000	2100	90、95	90、95	172	132	370	133	2.7	160
			100、110、120、125	100、110、120、125	212	167
			130、140、150	130、140、150	252	202
ZLZ10	31500	2000	100、110、120、125	100、110、120、125	212	167	384	133	3.8	208
			130、140、150	130、140、150	252	202
			160、170	160、170	302	242
ZLZ11	40000	1900	110、120	110、120	212	167	404	121	4.9	239
			130、140、150	130、140、150	252	202
			160、170、180	160、170、180	302	242
ZLZ12	63000	1600	130、140、150	130、140、150	252	202	480	165	11.1	385
			160、170、180	160、170、180	302	242
			190、200	190、200	352	282
ZLZ13	100000	1400	150	150	252	202	545	185	19.6	527
			160、170、180	160、170、180	302	242
			190、200、220	190、200、220	352	282
			240、250	240	410	330
ZLZ14	125000	1200	170、180	170、180	302	242	648	186	36.2	689
			190、200、220	190、200、220	352	282
			240、250、260	240、250、260	410	330
ZLZ15	160000	1100	190、200、220	190、200、220	352	282	678	196	44.4	773
			240、250、260	240、250、260	410	330
			280、300	280、300	470	380
ZLZ16	250000	960	220	220	352	282	800	227	93.4	1168
			240、250、260	240、250、260	410	330
			280、300、320	280、300、320	470	380
			340	340	550	450
ZLZ17	315000	880	240、250、260	240、250、260	410	330	876	244	160	1671
			280、300、320	280、300、320	470	380
			340、360、380	340、360、380	550	450
ZLZ18	400000	780	250、260	250、260	410	330	980	251	282	2352
			280、300、320	280、300、320	470	380
			340、360、380	340、360、380	550	450
			400、420	400、420	650	540
ZLZ19	630000	700	280、300、320	280、300、320	470	380	1100	274	438	2895
			340、360、380	340、360、380	550	450
			400、420、440、450	400、420、440、450	650	540
ZLZ20	1000000	580	320	320	470	380	1288	303	1024	4936
			340、360、380	340、360、380	550	450
			400、420、440、450、 460、480、500	400、420、440、450、 460、480、500	650	540
			530、560、600		800	680
ZLZ21	1600000	480	380	380	550	450	1596	324	2400	7540
			400、420、440、450、 460、480、500	400、420、440、450、 460、480、500	650	540
			530、560、600、630	530、560、600、630	800	680
			670、710		900	780
ZLZ22	2000000	450	420、440、450、460、 480、500	420、440、450、460、 480、500	650	540	1680	353	3552	10068
			530、560、600、630	530、560、600、630	800	680
			670、710、750	670、710、750	900	780
ZLZ23	2500000	420	450、480、500	450、480、500	650	540	1810	380	5334	13025
			530、560、600、630	530、560、600、630	800	680
			670、710、750	670、710、750	900	780
			800、850	800、850	1000	880

ZLZ型接中間軸彈性柱銷齒式聯軸器基本參數和主要尺寸

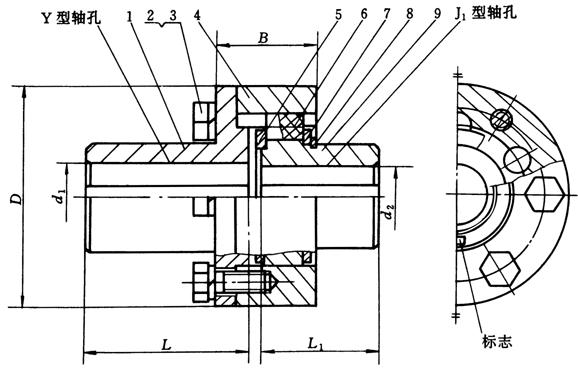

ZLZ型接中間軸彈性柱銷齒式聯軸器（示意圖）
