HL彈性柱銷聯軸器產品詳細說明：

HL彈性柱銷聯軸器（GB5014-2003）

本聯軸器已列為國家標準GB5014-85，適用于各種機械聯接兩同軸線的傳動軸，通常用于動頻繁的高低速運動。工作溫度為-20 ～+80℃；傳遞公稱扭矩為40～20000N.m。

彈性柱銷聯軸器具有較大結構簡單、合理，維修方便、兩面對稱可互換，壽命長，允許較大的軸向竄動，具有緩沖、減震、耐磨等性能。

軸孔型式有圓柱形(Y)、圓錐形(Z)和短圓柱形(J)。軸孔和鍵槽按國家標準GB3852-83《聯軸器軸柱和鍵槽形式及尺寸》的規定加工。半聯軸器采用精密鑄造，鑄鐵HT20-40、鑄鋼ZG35Ⅱ，軸孔和鍵槽采用拉制成型，柱銷采用MC尼龍b制成。

彈性柱銷聯軸器是利用若干非金屬彈性材料制成的柱銷，置于兩半聯軸器凸緣孔中，通過柱銷實現兩半聯軸器聯接，該聯軸器結構簡單，容易制造，裝拆更換彈性元件比較方便，不用移動兩半聯軸器。彈性元件（柱銷）的材料一般選用尼龍，有微量補償兩軸線偏移能力，彈性件工作時受剪切，工作可靠性極差，僅適用于要求很低的中速傳動軸系，不適用于工作可靠性要求較高的工況。

HL型彈性柱銷聯軸器（GB5014-85）

標記：
HL6彈性柱銷聯軸器
主動端：Y型軸孔、A型鍵槽。d1=65mm,L=142mm
從動端：Y型軸孔、A型鍵槽。d1=75mm,L=142mm

結構性能
彈性元件使用尼龍，其強度和耐磨性較高，且適用于有腐蝕的環境。
鋼制制動輪外圓表面淬火處理。
半聯軸器孔和鍵槽型式及尺寸、標記方法均按GB/T3852-1997《聯軸器軸孔和聯結型式及尺寸》的規定。兩個半聯軸器軸孔型式可任意組合。
使用溫度-20~+70ºC。

聯軸器：HL6YA65×142GB5014-85
YA75×142


HL型彈性柱銷聯軸器


柱銷材料為MC尼龍6
為改善柱銷與孔的接觸條件及補償性能，

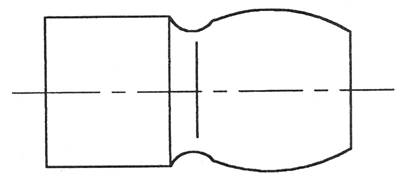

柱銷的一端制成鼓形


HL型彈性柱銷聯軸器基本參數和主要尺寸（GB5014-85）

型   號	公稱 扭矩 N．m	許用轉速 rpm		軸孔直徑mm d1、d2、dz		軸孔長度mm			D	S	許用補償量			轉動慣量kg.m2	重量   kg
						Y型	J、J1、Z型				軸向	徑向	角向
		鋼	鐵	鋼	鐵	L	L1	L	mm				º
HL1	160	7100		12、14	12、14	32	27	32	90	2.5	±0.5	0.15	≤0º30¹	0.0064	2
				16、18、19	16、18、19	42	30	42
				20、22、24	20、22	52	38	52
HL2	315	5600		20、22、24	20、22、24	52	38	52	120	2.5	±1	0.15	≤0º30¹	0.253	5
				25、28	25、28	62	44	62
				30、32、35	30、32	82	60	82
HL3	630	5000		30、32、35、38	30、32、35、38	82	60	82	160	2.5	±1	0.15	≤0º30¹	0.6	8
				40、42、45、48	40、42	112	84	112
HL4	1250	4000	2800	40、42、45、48、50、55、56	40、42、45、48、50、55、56	112	84	112	195	±	±1.5	0.15	≤0º30¹	3.4	22
				60、63	------------	142	107	142
HL5	2000	3550	2500	50、55、56	50、55、56	142	107	142	220	3	±1.5	0.15	≤0º30¹	5.4	30
				60、63、65、70、71、75	60、63、65、70	142	107	142
HL6	3150	2800	2100	60、63、65、70、71、75、80	60、63、65、70、71、75、80	142	107	142	280	4	±2	0.20	≤0º30¹	15.6	53
				85	-------------	172	132	172
HL7	6300	2240	1700	70、71、75	70、71、75	142	107	142	320	4	±2	0.20	≤0º30¹	41.1	98
				80、85、90、85	80、85、90、95	172	132	172
				100、110	110	212	167	212
HL8	10000	2120	1600	80、85、90、95	80、85、90、95	212	167	212	360	5	±2	0.20	≤0º30¹	56.5	119
				100、110、120、125	100、110	212	167	212
HL9	16000	1800	1250	100、110、120、125	100、110、120、125	212	167	212	410	5	±2	0.20	≤0º30¹	133.3	197
				130、140	130	252	202	252
HL10	25000	1560	1120	110、120、125	110、120、125	212	167	212	480	6	±2.5	0.25	≤0º30¹	273.2	322
				130、140、150	130、140、150	252	202	252
				160、170、180	160	303	242	302
HL11	31500	1320	1000	130、140、150	130、140、150	252	202	252	540	6	±2.5	0.25	≤0º30¹	555.7	520
				160、170、180	160、170、180	302	242	302
				190、200、220	190	352	282	352
HL12	63000	1250	950	160、170、180	160、170、180	302	242	302	630	7	±2.5	0.25	≤0º30¹	902	714
				190、200、220	190、200、220	352	282	352
				240、250、260	-------------	410	330	-
HL13	100000	1120	850	190、200、220	190、200、220	352	282	352	710	8	±3	0.25	≤0º30¹	1700	1057
				240、250、260	240、250、260	410	330	-
				280、300	--------------	470	380	-
HL14	160000	850	630	240、250、260	240、250、260	410	330	-	800	8	±3	0.25	≤0º30¹	4318	1956
				280、300、320	300	470	380	-
				340	---------------	550	450	-

注：①表中“鋼”是指鋼制半聯軸器，“鐵”是指鑄鐵制半聯軸器。②軸孔形式及長度L、L1，可根據需要選取。③聯軸器轉動慣量、重量是近似值。
