您的位置：您的位置：首頁 → 機械傳動 → 聯軸器 → 彈性聯軸器 → LMZ-II型梅花形彈性聯軸器

產品名稱：

LMZ-II型梅花形彈性聯軸器

型號規格：

放大圖片

產品類別：

常規產品 -- 機械傳動 -- 彈性聯軸器

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13371811002

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

LMZ-II型梅花形彈性聯軸器產品詳細說明：

LMZ-Ⅱ(原MLL-Ⅱ)型帶制動輪梅花形彈性聯軸器(GB5272-2002替代GB5272-85)

梅花形彈性聯軸器是由兩個帶凸爪形狀相同的半聯軸器和彈性元件組成，利用梅花形彈性元件置于兩半聯軸器凸爪之間，以實現兩半聯軸器的聯接。具有補償兩軸相對偏移、減振、緩沖、徑向尺寸小、結構簡單、不用潤滑、承載能力較高、維護方便等特點，但更換彈性元件時兩半聯軸器需沿軸向移動。適用于聯接兩同軸線、起動頻繁、正反轉變化、中低速、中小功率傳動軸系、要求工作可靠性高的工作部位，不適用于重載及軸向尺寸受限制、更換彈性元件后兩軸線對中困難的部位。

標準修訂后，梅花形彈性元件的材料有聚氨脂和鑄形尼龍兩種。根據不同工況條件選用不同材料，如風機、水泵、輕工、紡織等工作平穩、載荷變化不大時，可選用聚氨脂。兩種材料的價格相差較大。

LMZ—Ⅱ型梅花形彈性聯軸器基本參數和主要尺寸（GB/T5272）/mm

型號	公稱轉矩Tn /N·m		許用轉速 [n]/ r·min-1	軸孔直徑 d1、d2、dz	L	L0	D0	B	D	彈性件型號	質量 m/kg	轉動慣量I /kg·m2
	彈性件硬度
	a(HA)	b(HD)
	80±5	60±5
LMZ5-Ⅱ-160	250	400	4750	25、28、30、32、35、38、40、 42、45	50	188.5	160	70	105	MT5-a MT5-b	5.181	0.015
LMZ5-Ⅱ-200			3800	25、28、30、32、35、38、40、 42、45		203.5	200	85			6.543	0.039
LMZ6-Ⅱ-200	400	710		30、32、35、38、40、42、45	55	215			125	MT6-a MT6-b	9.107	0.044
LMZ7-Ⅱ-200	630	1120		35、38、40、42、45、48、 50、55、56	60	227			145	MT7-a MT7-b	12.313	0.053
LMZ7-Ⅱ-250			3050	35、38、40、42、45、48、 50、55、56		257	250	105			14.284	0.119
LMZ8-Ⅱ-250	1120	2240		45、48、50、55、56、60、 63、65	70	270			170	MT8-a MT8-b	19.376	0.14
LMZ8-Ⅱ-315			2400	45、48、50、55、56、60、 63、65		300	315	135			24.024	0.366
LMZ9-Ⅱ-315	1800	3550		50、55、56*、60、63、65、 70、71、75、80	80	319			200	MT9-a MT9-b	32.161	0.404
LMZ9-Ⅱ-400			1900	50、55、56*、60、63、65、 70、71、75、80		354	400	170			40.182	1.086
LMZ10-Ⅱ-400	2800	5600		60、63、65*、70、71、75、 80、85、90、95、100	90	369			230	MT10-a MT10-b	50.722	1.17
LMZ10-Ⅱ-500			1500	60、63、65*、70、71、75、 80、85、90、95、100		423	500	210			64.14	3.004
LMZ11-Ⅱ-500	4500	9000		70、71、75、80、85*、 90、95、100、110、120	100	448			260	MT11-a MT11-b	81.745	3.195
LMZ12-Ⅱ-630	6300	12500	1200	80、85、90、95、100、 110、120、125、130	115	523	630	265	300	MT12-a MT12-b	133.8	9.044
LMZ13-Ⅱ-710	11200	2000	1050	90、95、100、110、 120、125、130、140、150	125	583	710	300	360	MT13-a MT13-b	195.93	16.49
LMZ14-Ⅱ-800	12500	25000	950	100、110、120、125、 130、140、150、160	135	633	800	340	400	MT14-a MT14-b	294.51	37.98

注：1.質量、轉動慣量是按材料為鑄鋼、L推薦、最大軸孔計算的近似值。
2.帶*號軸孔直徑可用于Z型軸孔。
3.a、b為兩種彈性材料硬度代號。

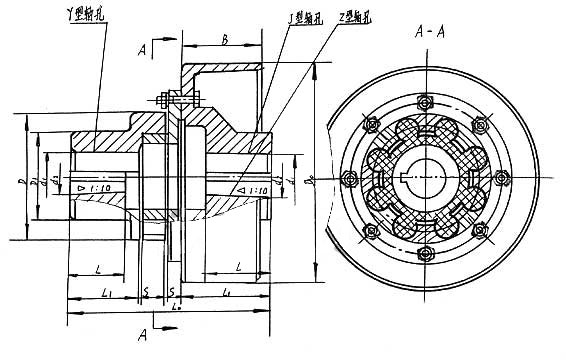

LMZ-II型梅花形彈性聯軸器（示意圖）
