LMZ-I型梅花形彈性聯軸器產品詳細說明：

LMZ—Ⅰ型梅花形彈性聯軸器

LMZ-I(原MLL-I)型分體式制動輪梅花形彈性聯軸器(GB5272-2002替代GB5272-85)
LMZ-I型分體式制動輪梅花形彈性聯軸器的適用范圍和性能特點

1.LMZ-I型分體式制動輪梅花形彈性聯軸器主要由兩個帶凸齒密切嚙合并承受徑向擠壓以傳遞扭矩，當兩軸線有相對偏移時，彈性元件發生相應的彈性變形，起到自動補償作用。

2.梅花形彈性聯軸器主要適用于起動頻繁、正反轉、中高速、中等扭矩和要求高可靠性的工作場合，例如：冶金、礦山、石油、化工、起重、運輸、輕工、紡織、水泵、風機等。工作環境溫度 -35℃～+80℃，傳遞公稱扭矩25～12500Nm，許用轉速1500～15300r/min。
3.與其它聯軸器相比，梅花形彈性聯軸器具有以下特點：
（1）工作穩定可靠，具有良好的減振、緩沖和電絕緣性能。
（2）結構簡單，徑向尺寸小，重量輕，轉動慣量小，適用于中高速場合。
（3）具有較大的軸向、徑向和角向補償能力。
（4）高強度聚氨酯彈性元件耐磨耐油，承載能力大，使用壽命長，安全可靠。
（5）聯軸器無需潤滑，維護工作量少，可連續長期運行。

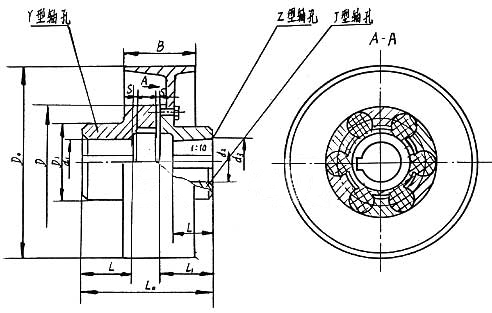

LMZ─Ⅰ型梅花形彈性聯軸器基本參數和主要尺寸（GB/T5272）/mm

型號	公稱轉矩Tn /N·m		許用 轉速 [n]/ r·min-1	軸孔直徑 d1、d2、dz	L	L0	D0	B	D	彈性件 型號	質量 m /kg	轉動慣 量I /kg·m2
	彈性件硬度
	a(HA)	b(HD)
	80±5	60±5
LMZ5-Ⅰ-160	250	400	4750	25、28、30、32、35、38、40、 42、45	50	127	160	70	105	MT5-a MT5-b	6.602	0.019
LMZ5-Ⅰ-200			3800	25、28、30、32、35、38、40、 42、45			200	85			9.204	0.044
LMZ6-Ⅰ-200	400	710		30、32、35、38、40、42、45、48	55	143			125	MT6-a MT6-b	11.45	0.052
LMZ7-Ⅰ-200	630	1120		35*、38*、40*、42*、45、48、 50、55、56	60	159			145	MT7-a MT7-b	13.96	0.064
LMZ7-Ⅰ-250			3050	35*、38*、40*、42*、45、48、 50、55、56			250	105			20.09	0.144
LMZ8-Ⅰ-250	1120	2240		45*、48*、50、55、56、60、63、65	70	181			170	MT8-a MT8-b	24.65	0.175
LMZ8-Ⅰ-315			2400	45*、48*、50、55、56、60、63、65			315	135			34.13	0.374
LMZ9-Ⅰ-315	1800	3550		50*、55*、56*、60、63、65、 70、71、75、80	80	208			200	MT9-a MT9-b	41.67	0.45
LMZ9-Ⅰ-400			1900	50*、55*、56*、60、63、65、 70、71、75、80			400	170			65.61	1.259
LMZ10-Ⅰ-400	2800	5600		60*、63*、65*、70、71、75、 80、85、90、95、100	90	230			230	MT10-a MT10-b	74.53	1.4
LMZ10-Ⅰ-500			1500	60*、63*、65*、70、71、75、 80、85、90、95、100			500	210			110.6	3.472
LMZ11-Ⅰ-500	4500	9000		70*、71*、75*、80*、85*、90、95、 100、110、120	100	260			260	MT11-a MT11-b	121.7	3.715
LMZ12-Ⅰ-630	6300	12500	1200	80*、85*、90*、95*、100、 110、120、125、130	115	297	630	265	300	MT12-a MT12-b	213.7	10.24
LMZ13-Ⅰ-710	11200	20000	1050	90*、95*、100*、110*、120*、125*、 130、140、150	125	323	710	300	360	MT13-a MT13-b	341.6	19.99
LMZ14-Ⅰ-800	12500	25000	950	100*、110*、120*、125*、130*、 140*、150、160	135	333	800	340	400	MT14-a MT14-b	510.1	39.36

注：
1.質量、轉動慣量是按材料為鑄鋼、L推薦、最大軸孔計算的近似值。
2.帶*號軸孔直徑可用于Z型軸孔。
3.a、b為兩種彈性材料硬度代號。
