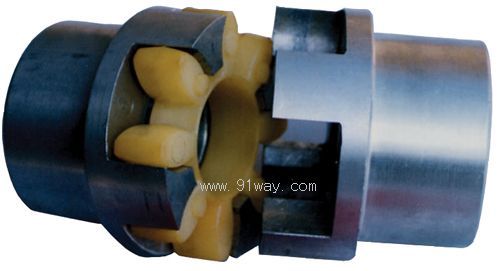

XL型星形彈性聯軸器產品詳細說明：

XL型星形彈性聯軸器的適用范圍和性能特點

XL型星形彈性聯軸器是以工程塑料作彈性元件，適用于聯接兩同軸線的傳動軸系，具有補償兩軸相對偏移、緩沖、減震、耐磨性能，適應場合普遍，傳遞轉矩20-35000.N.M,工作溫度-35-+80攝氏度并與德國ROTEX聯軸器互換。

XL型星形彈性聯軸器以工程塑料為彈性元件，拆裝方便，補償徑向、角向和軸向偏差。工作溫度-40~+110ºC。

彈性體由凸形爪塊限制，可避免由于沖擊產生的內部變形及離心力產生的外部變形。凸爪大的凹面，使?jié)u開線齒上的表面壓力很小，齒上即使承受過載，齒仍不會磨損或變形。
有鋁合金及45#鋼兩種材質；
軸向插入式安裝。如需徑向安裝，可作成法蘭式，詳情請垂詢。
聯結形式有鍵槽聯結、緊定螺絲聯結、夾緊聯結，或其中兩種形式的組合聯結。

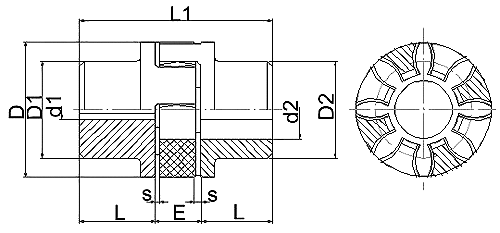

XL型-星形彈性聯軸器基本參數和主要尺寸

型號	公稱扭矩 N．m	許用轉速 rpm	軸孔直徑 d1、d2 mm	軸孔長度 L mm	L 1 mm	D mm	D1 D2 mm	E mm	S mm	轉動慣量kg.m 2	重 量 kg
XL0	15	19000	6~16	18	50	30	30	13	1.5	0.00005	0.10
XL1	20	19000	6~19	25	66	40	32	16	2	0.00008	0.30
XL2	70	14000	8~24	30	78	55	40	18	2	0.0002	0.61
XL3	190	11800	10~28	35	90	65	48	20	2.5	0.0007	1.00
XL4	380	9500	12~38	45	114	80	66	24	3	0.002	2.08
XL5	530	8000	14~42	50	126	95	75	26	3	0.004	3.21
XL6	620	7100	15~48	56	140	105	85	28	3.5	0.006	4.41
XL7	820	6300	20~55	65	160	120	98	30	4	0.012	6.64
XL8	1250	5600	22~65	75	185	135	115	35	4.5	0.025	10.13
XL9	1950	4750	30~75	85	210	160	135	40	5	0.054	16.03
XL10	4800	3750	40~90	100	245	200	160	45	5.5	0.139	27.50
XL11	6800	3350	50~100	110	270	225	180	50	6	0.245	38.50
XL12	8000	3000	60~110	120	295	255	200	50	6	0.435	54.0
XL13	10000	2650	60~125	140	340	290	230	60	7	0.85	81.8
XL14	14500	2380	60~140	155	375	320	255	65	7.5	1.4	109.7
XL15	20000	2000	80~160	175	425	370	290	75	9	2.72	162.7
XL16	23500	1800	85~180	195	475	420	325	85	10.5	4.95	230.8

標記示例：
XL3型星型彈性聯軸器
主動端：Z型軸孔，B型鍵槽
軸孔直徑d=35mm,軸孔長度L=35
從動端：Y型軸孔，A型鍵槽
軸孔直徑d=30mm,軸孔長度L=32
標記方法：
XL3 ZB35*35/YA30*32
