ZFB92.93(GENOP)發電機過流逆功率保護裝置產品詳細說明：

ZFB92.93(GENOP)發電機過流逆功率保護裝置用途：

ZFB92.93發電機過流逆功率保護裝置是組合式的過流逆功保護裝置。此種裝置主要用于船舶三相交流發電機的過流及逆功率保護，也適用于其他類似的場所。

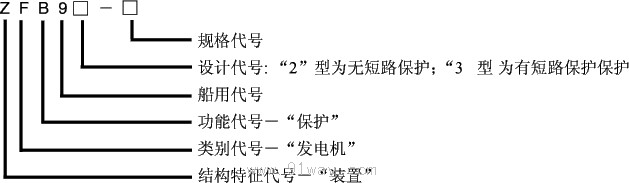

繼電器型號名稱：



ZFB92.93(GENOP)發電機過流逆功率保護裝置主要技術參數：

4.1 額定電壓及頻率
交流50Hz 380V或100V；
交流60Hz 440V或110V。
4.2 額定電流: 1A或5A。
4.2 規格

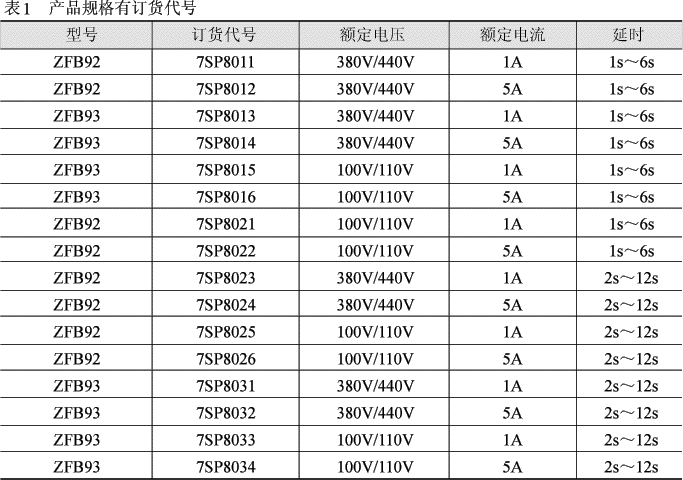

裝置規格及訂貨代號見表1。
4.4 動作值
過流一、二、三段:(0.5～1.35)額定電流
短路:(1.0～3.0)額定電流
逆功率(1%～20%)額定電流
4.5 返回系數
裝置的返回系數即裝置返回到動作前原始狀態之最大返回值與其動作之比，過流及短路保護應不小于0.85，逆功率保護應不小于0.8。
4.6 動作時間
當通入1.2倍動作值時裝置的動作時間應符合:
逆功率: 1s～6s(或2s～12s)
過流: 5s～60s
短路: 0.1s～0.6s
4.7 功率消耗
裝置在額定電壓正常工作時電壓回路的功率消耗不大于5VA，跳閘時短時不大于15VA；電流回路在額定電流時功率消耗每相不大于2VA。
4.8 觸點性能
a) 跳閘觸點當電路電壓(交流)不大于240V時可靠斷開電流10A。
b) 跳閘觸點可持續接通交流16A，但不斷開所接通的電路。
c) 信號觸點可接通和斷開交流電壓不大于60V，電流0.5A。
4.9 介質強度
裝置中的電氣上無聯系的各導電路部分之間以及導電部分連在一起對非導電金屬部分(對地)，應能承受2.5kV(有效值)，50Hz的交流試驗電壓，歷時1min試驗，而無絕緣擊穿及閃絡現象。

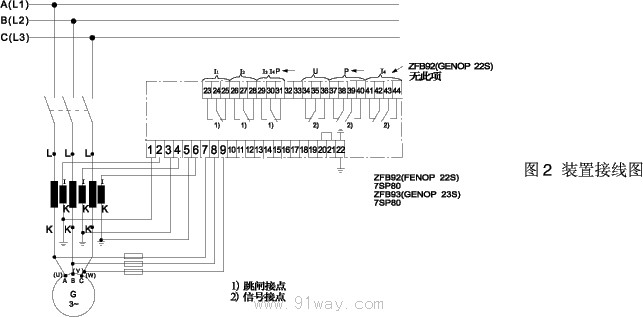

繼電器背后接線圖：

接線圖見圖２。

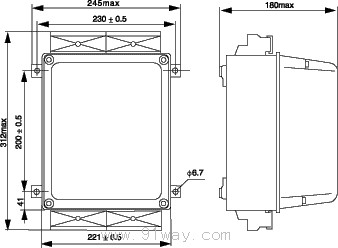

繼電器外形尺寸及開孔尺寸：
裝置為靜態型，結構形式為凸出式安裝及板前接線方式。其外形及安裝尺寸見圖1，



訂貨需知：
5.1產品型號、名稱、額定頻率。
5.2訂貨代號(見表1)。
