LM型梅花形彈性聯軸器產品詳細說明：

1.LM系列梅花形彈性聯軸器主要由兩個帶凸齒密切嚙合并承受徑向擠壓以傳遞扭矩，當兩軸線有相對偏移時，彈性元件發(fā)生相應的彈性變形，起到自動補償作用。

　　2.梅花形彈性聯軸器主要適用于起動頻繁、正反轉、中高速、中等扭矩和要求高可靠性的工作場合，例如：冶金、礦山、石油、化工、起重、運輸、輕工、紡織、水泵、風機等。工作環(huán)境溫度-35℃～+80℃，傳遞公稱扭矩25～12500Nm，許用轉速1500～15300r/min。
　　3.與其它聯軸器相比，梅花形彈性聯軸器具有以下特點：
（1）工作穩(wěn)定可靠，具有良好的減振、緩沖和電絕緣性能。
（2）結構簡單，徑向尺寸小，重量輕，轉動慣量小，適用于中高速場合。
（3）具有較大的軸向、徑向和角向補償能力。
（4）高強度聚氨酯彈性元件耐磨耐油，承載能力大，使用壽命長，安全可靠。
（5）聯軸器無需潤滑，維護工作量少，可連續(xù)長期運行。

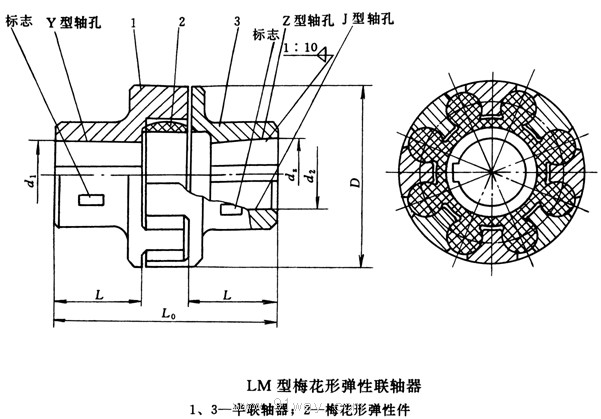

LM型梅花形彈性聯軸器

LM型梅花形彈性聯軸器基本參數和主要尺寸（GB/T5272）/mm

型號	公稱轉矩Tn /N·m		許用 轉速 [n]/ r·min-1	軸孔直徑 d1、d2、dz	L	L0	D	彈性件 型號	質量m /kg	轉動慣量I /kg·m2
	彈性件硬度
	a(HA)	b(HD)
	80±5	60±5
LM1	25	45	15300	12、14、16、18、19、20、22、 24、25	35	86	50	MT1-a MT1-b	0.657	0.00022
LM2	50	100	12000	16、18、19、20、22、24、25、 28、30	38	95	60	MT2-a MT2-b	0.923	0.00044
LM3	100	200	10900	20、22、24、25、28、30、32	40	103	70	MT3-a MT3-b	1.407	0.00087
LM4	140	280	9000	22、24、25、28、30、32、35、 38、40	45	114	85	MT4-a MT4-b	2.182	0.002
LM5	350	400	7300	25、28、30、32、35、38、40、 42、45	50	127	105	MT5-a MT5-b	3.601	0.0049
LM6	400	710	6100	30、32、35、38、40、42、45、48	55	143	125	MT6-a MT6-b	6.0748	0.0114
LM7	630	1120	5300	35*、38*、40*、42*、45、48、 50、55	60	159	145	MT7-a MT7-b	9.089	0.0232
LM8	1120	2240	4500	45*、48*、50、55、56、60、63、65	70	181	170	MT8-a MT8-b	13.561	0.0468
LM9	1800	3550	3800	50*、55*、56*、60、63、65、 70、71、75、80	80	208	200	MT9-a MT9-b	21.402	0.1041
LM10	2800	5600	3300	60*、63*、65*、70、71、75、 80、85、90、95、100	90	230	230	MT10-a MT10-b	32.03	0.2105
LM11	4500	9000	2900	70*、71*、75*、80*、85*、90、95、 100、110、120	100	260	260	MT11-a MT11-b	49.515	0.4338
LM12	6300	12500	2500	80*、85*、90*、95*、100、 110、120、125、130	115	297	300	MT12-a MT12-b	73.448	0.82
LM13	11200	20000	2100	90*、95*、100*、110*、120*、125*、 130、140、150	125	323	360	MT13-a MT13-b	103.86	1.672
LM14	12500	25000	1900	100*、110*、120*、125*、130*、 140*、150、160	135	333	400	MT14-a MT14-b	127.59	2.499

注：1.質量、轉動慣量是按材料為鑄鋼、L推薦、最大軸孔計算的近似值。
