1 ZJ3-B系列快速中間繼電器用途

ZJ3-B系列快速中間繼電器用于直流操作的各種保護和自動控制線路中，作為出口繼電器或增加保護和控制回路觸點的數量和容量。

2 工作原理和結構
2.1 繼電器為電磁式快速動作的中間繼電器，線圈固定U形導磁體上，銜鐵由軸連接在與電磁鐵相連的架板上，當電壓加在線圈兩端時，銜鐵向閉合位置運動，觸點隨連接在銜鐵上的絕緣支架運動而閉合或斷開。
2.2 繞組組合
2.2.1 ZJ3-1B、2B繼電器只有一個電壓繞組；
2.2.2 ZJ3-3B繼電器有1個電壓動作繞組及2個電流保持繞組；
2.2.3 ZJ3-4B繼電器有1個電壓繞組和3個電流保持繞組；
2.2.4 ZJ3-5B繼電器有1個電壓繞組和1個電流繞組，可以電壓動作或電流動作，亦可電流保持或電壓保持。當連接片位于端子5和6時（Q型為5和7），為電壓保持；位于端子4和5時（Q型為3和5），為電流保持，根據使用情況可自行調整。連接片的接線見圖1。
2.3 為了降低繼電器的功率消耗和溫升，在繼電器電壓繞組回路中串入附加電阻。
2.4 繼電器有兩種結構：
2.2.1 凸出式插拔結構，采用阿繼JK-1型殼體，其外形圖及開孔圖見《附錄》Ⅰ，繼電器內部接線見圖1。
2.4.2 嵌入式插拔結構（型號中帶/Q）采用許繼A11K殼體，其外形圖及開孔圖見《附錄》Ⅱ，繼電器內部接線見圖2。
2.4.3 若需要將板后接線方式改為板前接線方式，應加板前接線座與中框，見《附錄》Ⅱ。

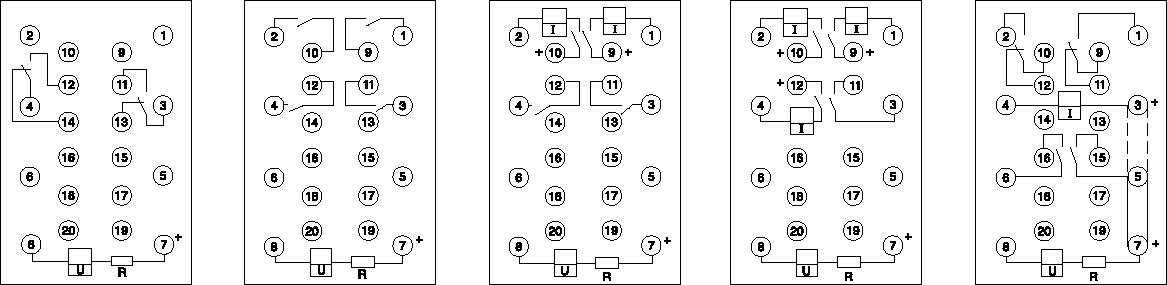

圖1 凸出式內部接線圖 依此為

圖2 嵌入式內部接線圖依此為

3 ZJ3-B系列快速中間繼電器型號規格：(見表1)

4 技術數據
4.1 動作值：電壓型繼電器的動作電壓為額定電壓值的50%-70%；電流型繼電器的動作電流不大于額定電流的80%。
4.2 動作時間：在額定值（電壓或電流）時，動作時間不大于7ms。
4.3 保持值：電流不大于額定電流值的80%，ZJ3-5B當用電壓保持時，其值不大于額定電壓值的70%。
4.4 返回值：不低于5%額定值。
4.5 功率消耗
4.5.1 ZJ3-1B、2B電壓繞組的功率消耗不大于8W。
4.5.2 ZJ3-3B每個電流保持繞組不大于1.2W。
4.5.3 ZJ3-4B每個電流保持繞組不大于2W。
4.5.4 ZJ3-5B電流繞組不大于4W。
4.6 觸點斷開容量：繼電器的觸點在電壓不超過250V和電流不超過1A的直流有感負荷電路（時間常數為5H10-3S）中，斷開容量為50W；在電壓不超過250V的交流電路（功率因數為0.4）中為250VA，繼電器長期閉合電流5A。
4.7 溫升：當環境溫度為+40oC時，繼電器線圈應長期耐受110%額定電壓，其溫升不超過65oC。自保持繞組允許承受3倍額定保持電流歷時5s，無電氣及絕緣損壞。
4.8 繼電器能耐受交流電壓2kV、50Hz、歷時1min的介質強度試驗。
4.9 電壽命：1000次。
4.10 繼電器重量：約為0.6Kg。

5 訂貨須知
訂貨時應指明
5.1 繼電器的名稱和型號；
5.2 動作繞組與保持繞組的額定值；
5.3 訂貨數量。
