DZJ-10系列中間繼電器產品詳細說明：

1 DZJ-10系列中間繼電器用途
DZJ-10系列中間繼電器用于交流操作的各種保護和自動控制線路中，作為輔助繼電器，，以增加觸點數量和容量。

2 DZJ-10系列中間繼電器工作原理和結構
2.1 繼電器為電磁式繼電器，當交流電壓通過整流元件加在線圈兩端時，銜鐵向閉合位置運動，動合觸點閉合，動斷觸點斷開。斷開電源時，銜鐵在接觸片的壓力下，返回到原始狀態，動合觸點斷開，動斷觸點閉合。
2.2 繼電器有兩種結構：
2.2.1 凸出式插拔結構。采用阿繼JK-1型殼體，其外形圖及開孔圖見《附錄》Ⅰ，繼電器內部接線見圖1。
2.2.2 嵌入式插拔結構（型號中帶/Q）。采用許繼A11K殼體，其外形圖及開孔圖見《附錄》Ⅱ，繼電器內部接線見圖2。
2.2.3 若需要將板后接線方式改為板前接線方式，應加板前接線座與中框，見《附錄》Ⅱ。

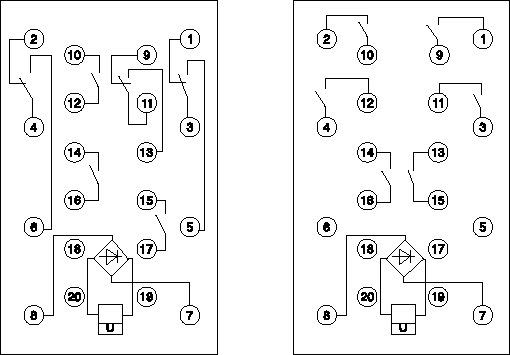

圖1 凸出式內部接線圖 左為DZJ-11 右為DZJ-12

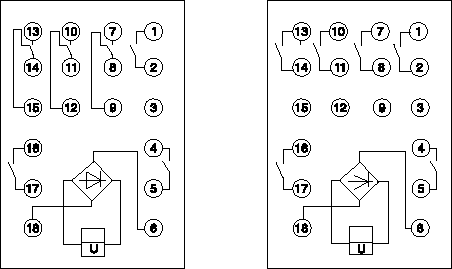

圖2 嵌入式內部接線圖 左為DZJ-11/Q 右為DZJ-12/Q

3 DZJ-10系列中間繼電器型號規格：見表1

型 號	額定值（V）	觸點形式及對數
		動合	轉換
DZJ-11	110，220，380	3	3
DZJ-12		6	-

4 DZJ-10系列中間繼電器技術數據

4.1 動作電壓：不大于額定電壓的80%；
4.2 返回電壓：不小于額定電壓的5%。
4.3 動作時間：在額定電壓時不大于0.06s。
4.4 功率消耗：在額定電壓時不大于5W。
4.5 電壽命：5000次。
4.6 觸點斷開容量：在電壓不超過250V，電流不大于1A的直流有感負荷電路（時間常數為5H10-3S）中，斷開容量為50W；在電壓不超過250V，電流不大于3A的交流電路（功率因數為0.4）中，斷開容量為250VA。
4.7 觸點長期允許通過電流為5A。
4.8 介質強度：繼電器導電部分與非導電部分之間，以及線圈電路與觸點電路之間，能耐受交流50HZ，電壓2kV，歷時1min試驗無擊穿和閃絡現象。
4.9 繼電器重量：約為0.7Kg。

5 訂貨須知
訂貨時應指明
5.1 繼電器的名稱和型號；
5.2 繼電器的電壓數值；
5.3 訂貨數量。
