DZB-100Q系列中間繼電器產品詳細說明：

1 DZB-100Q系列中間繼電器用途
DZB-100Q系列中間繼電器(以下簡稱繼電器)，作為輔助繼電器，用于直流操作的保護回路中，以增加主保護繼電器的觸點數量和觸點容量。DZB-115Q型為電流運作電壓保持繼電器，DZB-138Q型為電壓動作電流保持繼電器。借阻尼繞組的短接DZB-138Q型還能延時動作。

2 DZB-100Q系列中間繼電器結構和原理
2.1 DZB-100Q系列中間繼電器采用嵌入式安裝，主體部分系插拔式結構。
2.2 DZB-100Q系列中間繼電器其主體部分與DZB-100系列中間繼電器相同。
2.3 本系列繼電器系吸合式電磁繼電器。繼電器的線圈裝在山型導磁體的鐵芯上，它由工作繞組和保持繞組構成：DZB-115Q型，有一個工作繞組(電流繞組)和一個保持繞組(電壓繞組)，DZB-138Q型，有一個工作繞組(電壓繞組)，兩個保持繞組(電流繞組)和一個阻尼繞組(端子7-8)。
2.4 繼電器的動、靜接觸系統分別固定于導磁體的銜接和磁軛板上。銜鐵與磁軛用磷青銅薄片鉸鏈(DZB-138Q型是用支柱鉸鏈)，借拉力彈簧的作用使繼電器返回和處在打開位置。
2.5 DZB-100Q系列中間繼電器內部接線圖示于圖1。
2.6 DZB-lOOQ系列中間繼電器外形及安裝尺寸圖示于圖2。



左為DZB-115Q 右為DZB-138Q

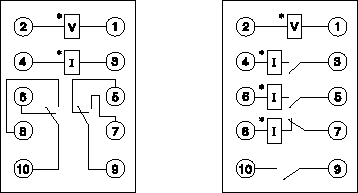

圖1 DZB-100Q系列繼電器內部接線圖(背視)

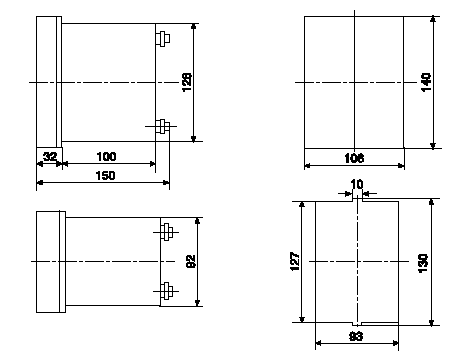

圖2 DZB-100Q系列中間繼電器外形及安裝尺寸圖

3 技術數據
3.1 繼電器額定值和觸點形式由表1給出。

型 號	額定電壓(V)	額定電流（A）	觸點數量（付）
			動合	動斷	轉換
DZB—115Q	24，48，110，220	0.5，1，2，4，6			2
DZB—138Q	24，48，110，220	1，2，4，8	3	1

3.2 動作值
(1)DZB-115Q型，不大于80％額定電流；
(2)DZB-138Q型，不大于70％額定電壓。
3.3 返回值
(1)DZB-115Q型，不小于2％額定電流；
(2)DZB-138Q型，不小于3％額定電壓。
3.4 保持值
(1)DZB-115Q型，不大于70％額定電壓；
(2)DZB-138Q型，不大于65％額定電流。
3.5 動作時間
(1)DZB-115Q型，不大于0.045s；
(2)DZB-138Q型超定電壓下，斷開阻尼繞組不大于0.045s短接阻尼繞組大于0.06s。
3.6 返回時間
(1)DZB-115Q型，斷開額定電流，返回時間不大于0.04s；
(2)DZB-138Q型，斷開額定電壓時不大于0.06s。
3.7 功率消耗
(1)DZB-115Q型，電壓繞組不大于4w；
(2)DZB-138Q型，電壓繞組不大于10w，電流繞組不大于4.5w。
3.8 熱穩定性
(1)DZB-115Q型，電壓繞組長期耐受110％額定電壓，溫升不超過65K；電流繞組耐受3倍額定電流歷時2s。
(2)DZB-138Q型，電壓繞組長期耐受110％額定電壓，溫升不超過65K；電流繞組耐受3倍額定電流歷時5s。
3.9 繼電器所有電路對外殼和非帶電金屬部分，以及在電氣上無聯系的各電路之間的介質強度，應耐受交流50Hz，電壓2kV，歷時lmin試驗，而無擊穿或閃絡現象。
注：(1)同一付動、靜觸點之間的絕緣不試驗；
(2)各繞組間耐受交流50Hz，電壓500V，歷時lmin試驗。
3.10 繼電器重量不超過1.6kg。

4 訂貨須知
4.1 繼電器的名稱、型號。
4.2 額定電壓或額定電流。
4.3 繼電器數量。
4.4 線圈阻值同DZB-100系列
