DZB-500T系列中間繼電器產品詳細說明：

1 DZB-500T系列中間繼電器用途

DZ-500T系列中間繼電器由直流電壓操作，并由直流電流保持，可以用在保護和自動控制電路中。

2 DZB-500Q系列中間繼電器型號含義


3 DZB-500T系列中間繼電器結構概述
3.1 DZB-500T系列中間繼電器采用凸出式安裝，繼電器主體部分裝在插入在式結構外殼。
3.2 DZB-500T系列中間繼電器其主體部分與DZB-500相同。
3.3 DZB-500T內部接線圖示于圖1。
3.4 DZB-500T系列及安裝尺寸示于圖2。

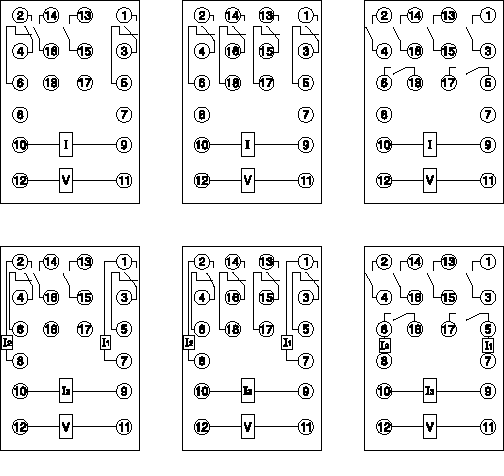

圖1 DZB-500T系列中間繼電器內部接線圖
依此為 DZB-513T DZB-514T DZB-515T DZB-533T DZB-534T DZB-535T

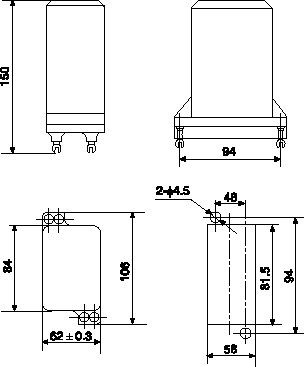

圖2 DZB-500T系列中間繼電器外形及安裝開孔尺寸

4 技術數據
4.1 繼電器的觸點，繞組和基本參數列于下表

型號	觸點形式	繞組類型	額定電壓（V）	額定電流（A）
DZB—513T	二動合二轉換	一個電壓繞組和一個電流繞組 均可作為工作繞組和保持繞組	24，48， 110，220	0..5，1，2，4
DZB—514T	四轉換
DZB—515T	六動合
DZB-533T	二動合二轉換	一個電壓工作繞組 和三個電流保持繞組	24，48， 110，220	0..5，1，2，4
DZB—534T	四轉換
DZB-535T	六動合

4.2 在環境溫度為20℃時，繼電器可靠動作電壓不小于70％額定電壓。保持電流不大于80％額定電流。
4.3 保持繞組處在無電狀態下，繼電器動作時間不大于0.05s。
4.4 繼電器觸點斷開能力和接通容量。
4.4.1 在直流電路里，當電壓不超過250V和電流不超過1A，并且具有電感(時間常數不大于5×10-3s)時，觸點的斷開功率為50W。
4.4.2 在交流電路里，當電壓不超過250V和電流不超過2.5A，觸點斷開功率為500VA。
4.4.3 觸點在閉合位置時允許長期通過5A電流。
4.5 當環境溫度為+40℃時，電壓繞組長期耐受110％額定電壓，溫升不超過65k，而電流繞組耐受3倍額定電流歷時3s，溫升超過65k。
4.6 繼電器各導電部分與鐵芯之間耐受交流50Hz, 2kV，歷時1min，無擊穿或閃絡現象。
4.7 繼電器電壽命1000次，機械壽命104次。
4.8 工作環境溫度-25℃～+40℃。
4.9 220V電壓線圈線徑大于0.09的作為短時期通電，小于0.09的作為長期通電。

5 訂貨須知
5.1 繼電器的名稱、型號、規格。
5.2 額定電壓和電流。
5.3 數量。
