DZ-500Q型過載繼電器產品詳細說明：

DZ-500Q系列中間繼電器用在直流電壓至220V的保護和自動控制電路中作為擴大控制范圍及提高接觸能力之用。

2 結構概述
2.1 DZ-500Q系列中間繼電器采用嵌入式安裝，繼電器主體部分系插入式結構。
2.2 DZ-500Q系列中間繼電器其主體部分與DZ-500系列中間繼電器相同。
2.3 DZ-500Q系列中間繼電器內部接線圖示于圖1。
2.4 DZ-500Q系列中間繼電器外形及安裝圖示于圖2。

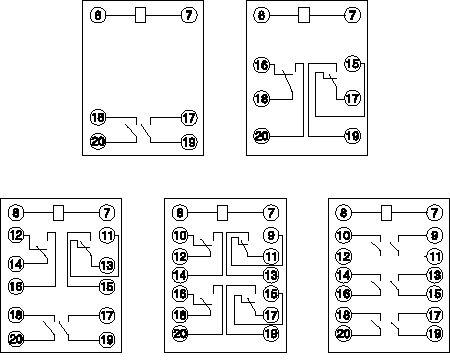

圖1 DZ-500Q系列中間繼電器內部接線圖
依此為 DZ-501Q DZ-502Q DZ-503Q DZ-504Q DZ-505Q

圖2 DZ-500Q系列中間繼電器外形及安裝尺寸圖

3 技術數據
3.1 繼電器型號規格分類如下表。

額定電壓	規格型號	觸點數量
		動合	動斷	轉換
24，48， 110，220	DZ-501Q	2	0
	DZ-502Q	0	0	2
	DZ-503Q	2	0	2
	DZ-504Q	0	0	4
	DZ-505Q	6

3.2 繼電器觸點間的間隙和接觸壓力符合下列規定
3.2.1 觸點間的間隙不小于0.9mm。
3.2.2 動斷觸點的接觸壓力應不小于15cN。
3.2.3 動合觸點的接觸壓力應不小于25cN。
3.3 當周圍介質溫度為+20℃±5℃時，繼電器的動作電壓不大于70％額定電壓。
3.4 在額定電壓下電器的動作時間應不大于0.04s。
3.5 繼電器觸點的開斷能力
3.5.1 在直流電路里當電壓不超過250V和電流不超過lA，并且具有電感(時間常數不大于5×10-3S)時，觸點的斷開功率為50W。
3.5.2 在交流電路里當電壓不超過250V和電流不大于2.5A，功率因數不小于0.8時，觸點的斷開功率為500VA。
3.5.3 繼電器在閉合位置時應能長期流過5安培，而觸點的溫升不超過60K。
3.6 當周圍介質溫度為20℃+5℃，相對濕度65±15％時，繼電器的線圈和導電部分對軛鐵和鐵
芯的絕緣電阻應不小于IOOMΩ。
3.7 當周圍介質溫度為+40℃時繼電器的線圈應能長期耐受110％的額定電壓，其溫升不超過65k。
3.8 繼電器的線圈和所有導電部分對鐵芯和軛鐵的介質強度應能耐受交流50Hz、2kV，試驗電壓歷時lmin，應無擊穿或閃絡現象。
3.9 在額定電壓下繼電器功率消耗不大于3W。
3.10 繼電器在額定電壓下，應能耐受106次閉合和106次斷開，在前105次閉合和105次斷開時
觸點應在第3.5條允許閉合和斷開功率下進行而不需要做補充調正，以后9× 105閉合和9× 105次斷開時觸點足在不帶負荷情況下進行，試驗完畢后繼電器的動作時間允許增加至0.05s，觸點溫升仍應符合第3.5條第3.5.3款的規定。

4 訂貨須知
4.1 繼電器名稱、型號及數量。
4.2 繼電器額定電壓和電流。
4.3 線圈阻值同DZ-500系列。
