FTY系列三相永磁同步電動機產品詳細說明：

概述
FTY系列三相永磁同步電動機是專為化纖工業設計的一種特殊電動機。該系列電動機能滿足化纖絲機各部位傳動達到同步運行和共同 均勻調速的要求，適用于合成纖維長、短絲紡絲機等轉速要求穩定的機器。電機采用永久磁性材料作激磁，具有高效節能、性能優良和結構簡單、運行平穩可靠、使用維護方便之優點。



訂貨須知
1、訂貨時應說明產呂型號、額定功率、額定電壓、使用頻率范圍、安裝型式及其它用戶特殊要求（如轉動慣量等）
2、錐形軸伸電機應注明軸端螺紋的左旋或右旋方向。
3、我廠可根據用戶要求生產其它型號規格永磁同步電動機，亦可生產上述規格不同安裝型式或安裝尺寸的電機。

FTY系列三相永磁同步電動機安裝型式及電機的安裝尺寸

型號	功率	額定 電壓	額定 電流	效率	功率 因素	調頻范圍	轉速范圍	起動電流 額定電流	起動轉矩 額定轉矩	最大轉矩 額定轉矩
FTY120-4	120	110	1.09	73	0.725	40～110	1200～3300	10	1.4	1.4
		173	0.86	73	0.725	40～110	1200～3300		1.4	1.4
FTY180-4	180	110	1.73	75	0.73	40～110	1200～3300	10	1.4	1.4
		173	1.10	75	0.73	40～110	1200～3300		1.4
FTY550-4	550	110	4.64	83	0.75	40～110	1200～3300	10	1.4	1.4
FTY550-4	550	173	3.02	83	0.75	40～110	1200～3300	10	1.8	1.4
FTY750-4	750	110	6.17	84	0.76	40～110	1200～3300	10	1.8	1.4
FTY750-4	750	173	3.9	84	0.76	40～110	1200～3300	10	1.8	1.4
FTY750-4	750	220	3.08	84	0.76	15～80	450～2400	10	1.8	1.4
FTY1000-4	1000	220	4.12	81	0.78	15～80	450～2400	10	1.8	1.6
FTY2200-4	2200	220	8.54	83.7	0.807	15～50	450～1500	10	1.8	1.6
FTY120-6	120	220	0.56	75	0.75	25～70	500～1400	10	1.8	1.6
FTY250-6	250	220	1.21	75	0.75	25～70	500～1400	10	1.8	1.6
FTY550-6	550	220	2.4	79	0.76	20～75	400～1500	10	1.8	1.6
FTY750-6	750	220	3.28	79	0.76	20～75	400～1500	10	1.8	1.6
FTY1000-6	1000	220	4.1	79	0.81	15～80	300～1600	10	1.8	1.6

結構、安裝形式、外形及安裝尺寸

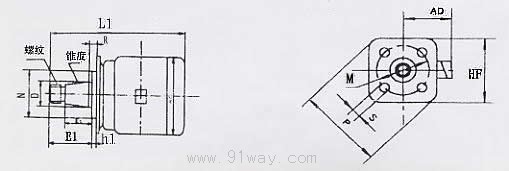

IM3003:臥式安裝、機座不帶底腳、端蓋有凸緣、軸伸帶錐度。

型號	安裝尺寸											外形尺寸
	D	E1	E2	M	N	P	R	S	h1	錐度	螺紋	AD	AC	HF	L1
FTY120-4	20	78	60	165	130	200	10	12	20	1：15	M×1.25	115	160	155	298
FTY120-6	20	78	60	165	130	200	10	12	20	1:15	M×1.25	115	160	155	298

IM4203:機座不帶底腳、在非傳動端的機座上有凸緣，安裝平面在傳動端側，軸伸帶錐度。

安裝形式	型號	安裝尺寸											外形尺寸
		D	E	F	G	M	N	P	R	S	T	凸緣孔數	AD	AC	L1
IMB5	FTY550-4	22	50	6	18.5	215	180	250	5	15	4	4	180	205	370
	FTY750-4	22	50	6	18.5	215	180	250	5	15	4	4	180	205	370
	FTY75-4	22	50	6	18.5	215	180	250	5	15	4	4	180	205	370
	FTY1000-4	22	50	6	24	215	180	250	5	15	4	4	180	205	370
	FTY2200-4	22	50	6	24	215	180	250	5	15	4	4	180	205	370
	FTY550-6	22	50	6	18.5	215	180	250	5	15	4	4	180	205	370
	FTY750-6	22	50	6	18.5	215	180	250	5	15	4	4	180	205	370
IMV1	FTY550-4	22	50	6	18.5	215	180	250	5	15	4	4	180	205	370
	FTY550-4	22	50	6	18.5	215	180	250	5	15	4	4	180	205	370
