概述

UDM-20型浮子液位（界面）變送器，可連續測量液體的液位或界面（測界面時，兩種液體密度差≥0.1g/cm 3 ），與HF系列型數字顯示報警儀配套，可供石油、化工、輕紡、食品、釀酒、制藥、船舶、發電、給排水等部門的液面和界面的遠距離測量、調節、控制和報警用。

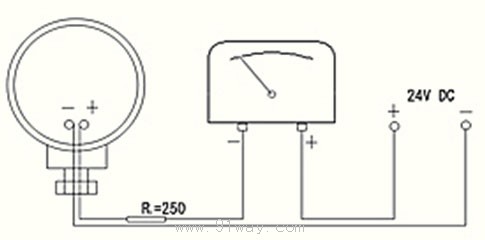

該儀表為二線制儀表，輸出電流4~20mA.DC，供電電壓24V.DC。

結構原理
UDM-20型浮子液位（界面）變送器的工作基于浮子的浮力及磁性原理。當浮子上下浮動 時，浮子內的永磁體使導管內的干簧管動作，從而獲到與液位成正比的電壓信號。
傳感器的工作基于浮子的浮力及磁性原理。當浮子隨著液位（界面）上下浮動，浮子內永磁體的磁力作用于導管內的干簧管，使相應高度的干簧管閉合，得到正比于液位的電壓信號，經轉換器轉換成4~20mA.DC的標準信號。

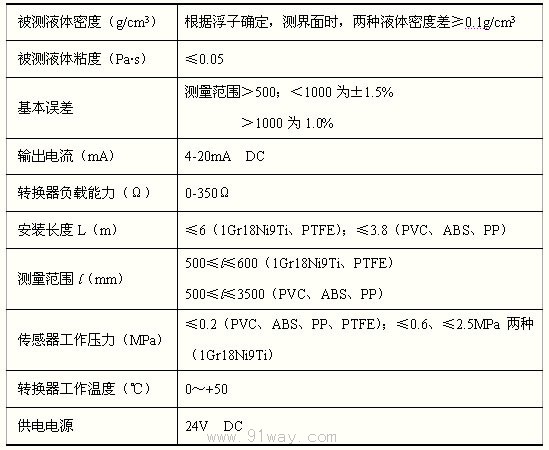

UDM-20系列浮球式液位變送器主要技術指標
