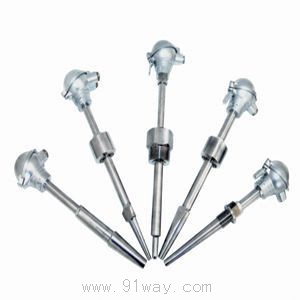

WRKR系列熱電偶產品詳細說明：

概述

隨著我國電力工業的不斷發展，急需各種適用于電站測溫的熱電偶和熱電阻，以替代進口產品。根據市場需求，在征求了設計院及電站用戶意見的基礎上，同時參考了美國的EBASCO規范，本公司設計并推出了該系列產品。由于該系列產品采用了保護管兩節式分離結構，感溫元件全部鎧裝化并采用了彈性壓緊方式，使該系列產品安裝，使用更方便，熱響應時間更短，穩定性和可靠性更高。
WRKR系列熱電偶主要用于60萬千瓦以下，火力發電機組及管路的溫度測量。

WRKR系列熱電偶量程規格

名 稱	分度號	測溫范圍 ℃	精度等級	允 差Δt
鎳鉻－鎳硅 熱電偶	K	0～800	2	±2.5℃或 ±0.75％t
鎳鉻－銅鎳 熱電偶	E	0～600	2	±2.5℃或 ±0.75％t
鉑熱電阻	Pt100	-200～500	B	±（0.3＋0.005|t|）

注：t為感溫元件實測溫度或?qū)崪y溫度的絕對值。

WRKR系列熱電偶公稱壓力
一般是指在常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力一般采用公稱壓力的1.5倍。實際上，允許工作壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。

熱電偶絕緣電阻
常溫絕緣電阻的試驗電壓為直流500Ｖ。測量常溫絕緣電阻的大氣條件為：溫度15～35℃，相對濕度45％RH，大氣壓力86～106kPa。
對于長度超過1米的熱電偶，它的常溫絕緣電阻值與其長度的乘積應不小于100MΩ•m，
即：Rr•L＞100MΩ•mL＞1m
式中：Rr-熱電偶的常溫絕緣電阻值，MΩ；
L－熱電偶的長度，m。
對于長度等于或不足1米的熱電偶，它的常溫絕緣電阻值應不小于100MΩ。

熱電阻絕緣電阻
常溫絕緣電阻的試驗電壓可取直流10～100Ｖ任意值，環境溫度應在15～35℃范圍內，相對濕度應不大于80％RH，常溫絕緣電阻值應不小于100MΩ。

熱電阻允許通過電流
通過鉑電阻的測量電流最大不超過5mＡ。

熱套式熱電偶
熱套式熱電偶主要用于測量鍋爐或管道的蒸汽溫度。為了抵御高溫、高壓和高流速的蒸汽沖擊，采用約為100mm的置入深度，為了避免因置入深度不足帶來的測溫誤差，又采用帶三棱面的深盲孔整體加工保護管，筒形熱套與主設備組合焊接方法，利用三棱面和熱套內孔之間的間隙，使熱套內充滿高溫介質，有效地增加了置入深度。

名　稱	型　號	分度號	測溫范圍	公稱壓力	流　速	保護管材料
單支 熱電偶	WRKR-01	K	0～600℃	≤29.4MPa	≤100m/s	1Cr18Ni9Ti 不銹鋼
	WRER-01	E
雙支 熱電偶	WRKR2-01	K
	WRER2-01	E

煙道風道熱電偶
煙道、風道熱電偶主要用于電站排煙溫度測量。它的特點是采用較粗的保護管和大直徑聯接螺紋，以提高抗煙氣沖刷和排煙機震動的能力，其測量端采用縮徑式，以減小熱響應時間。

名　稱	型　號	分度號	測溫范圍	公稱壓力	保護管材料	L×l(mm)
單支 熱電偶	WRKR-12	K	0～800℃	9.8MPa	1Cr18Ni9Ti 不銹鋼	480×230 680×430 880×630 1380×1130
	WRER-12	E
雙支 熱電偶	WRKR2-12	K
	WRER2-12	E

高溫、高壓熱電偶
高溫、高壓熱電偶其保護管采用焊接的方法與主設備聯接、固定、密封。主要用來測量電廠管路的高溫、高壓蒸汽或水溫。

名　稱	型　號	分度號	測溫范圍	公稱壓力	流　速	保護管材料
單支 熱電偶	WRKR-13	K	0～565℃	≤29.4MPa	≤100m/s	0Cr18Ni12 Mo2Ti 不銹鋼
	WRER-13	E
雙支 熱電偶	WRKR2-13	K
	WRER2-13	E
