用途：
BT-1B型同步檢查繼電器用于兩端供電系統的自動重合閘線路中，作為有無電壓和同期的檢查元件。

工作原理：

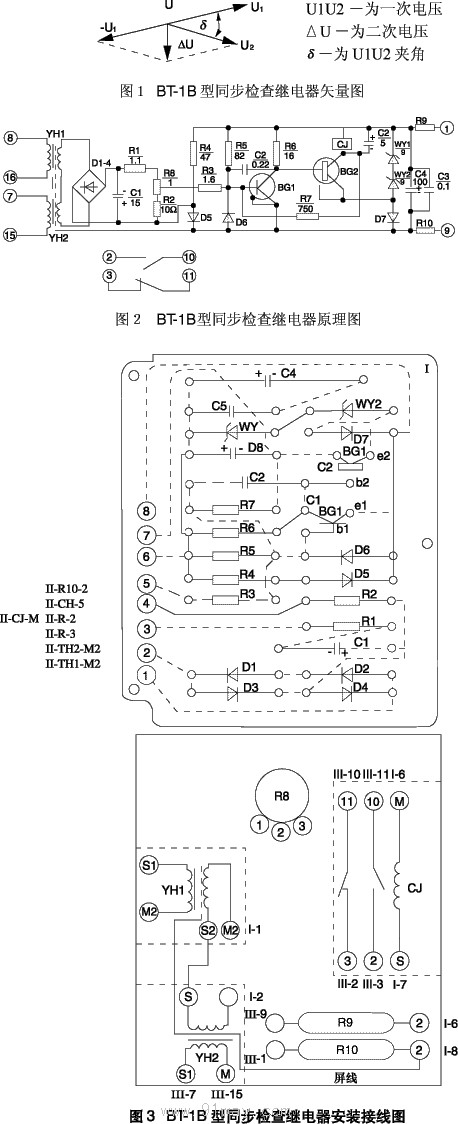

2.1 繼電器由電壓互感器YH1、YH2、整流濾波回路、觸發器及干簧繼電器等環節組成。裝在組合插件式殼體里。原理接線圖示于圖2。
2.2 兩路交流電壓(或電流)分別加于電壓互感器YH1、YH2的兩個一次繞組上，二次繞組反極性連接與整流橋連接。當一次兩電壓(或電流)同相時，由于二次繞組反極性連接，在電壓互感器上所產生的電勢互相抵消，二次輸出電壓等于零(不平衡電壓不超過0.5V)，觸發器仍然處于原始狀態(BG1導通、BG2截止)干簧繼電器不動作。當一次兩電壓(或電流)不同相時，在電壓互感器上所產生的電勢就不能互相抵消，而二次就產生電勢，二次輸出電壓大小與一次兩電壓(或電流)相位差及幅值有關。當幅值一定時相位差越大，二次輸出電壓也越大，反之就越小，其矢量圖示于圖1。
2.3 二次輸出電壓經過整流濾波后加到觸發器上，當信號電壓達到整定值時，觸發器翻轉(BG1截止，BG2導通)干簧繼電器動作，動斷觸點打開，動合觸點閉合。
2.4當任何一個輸入電壓(或電流)為零或很低時，產生的情況與兩個電壓(或電流)不同相時相同，繼電器也應立即動作。
2.5 繼電器動作角度的整定利用電位器R8來達到。
2.6 BT-1B型同步檢查繼電器為凸出插拔型結構(T)型。

主要技術參數：

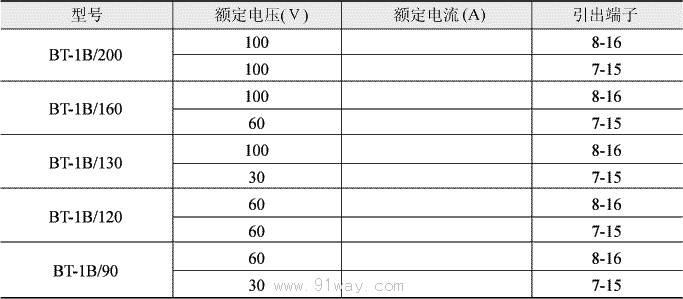

3.1 按照額定電壓或額定電流，繼電器的規范見表1
3.2 直流額定電壓: 220V、110V、48V。
3.3 額定頻率: 50Hz。
3.4 觸點形式: 一動合，一動斷。
3.5 動作角度整定范圍: 20°～ 40°。
3.6 返回系數: 不小于0.85。
3.7 直流電源變化: 220V、110V時，允許在80～110%范圍內變化；48V時，允許在90～110%范圍內變化，繼電器應能正常工作。
3.8 功率消耗: 繼電器交流回路不大于1VA；直流回路220V時，不大于6W；110V時不大于4W；48V時不大于2W。
3.9 觸點斷開容量: 在電壓不大于220V，電流不大于0.2A的直流有感負荷電路(時間常數不大于5ms±0.75)中，斷開容量為25W，在交流電路(coso=0.4±0.1)中為30VA。
3.10 壽命: 5000次。
3.11 重量: 約1.05kg。

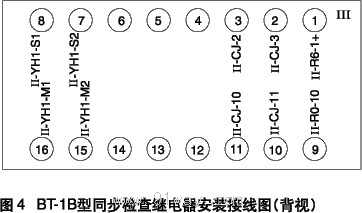

繼電器背后接線圖：
安裝接線圖示于圖3。



繼電器外形尺寸及開孔尺寸：
2.7 BT-1B型同步檢查繼電器外形及安裝尺寸見通用結構系統中的附圖4。

訂貨需知：
4.1 繼電器的名稱及型號。
4.2 繼電器的額定數值。
4.3 訂貨數量。
4.4 交貨地址。
